Prototypen, Umbauten, Unikate, Kuriositäten
-------------------------------------------------------------------------------------
Dies und Das:

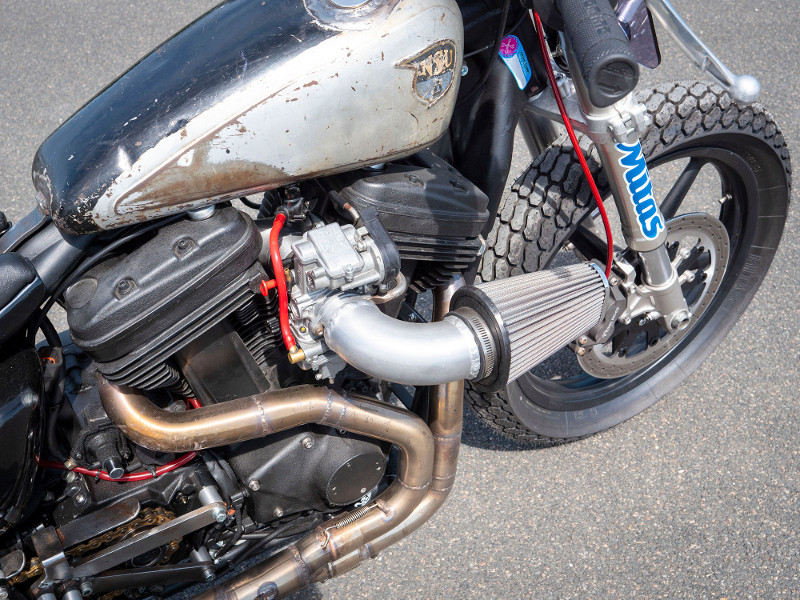

Aus den Tiefen des Internets: Sportster Umbau mit NSU-D OSL Tank
-------------------------------------------------------------------------------------

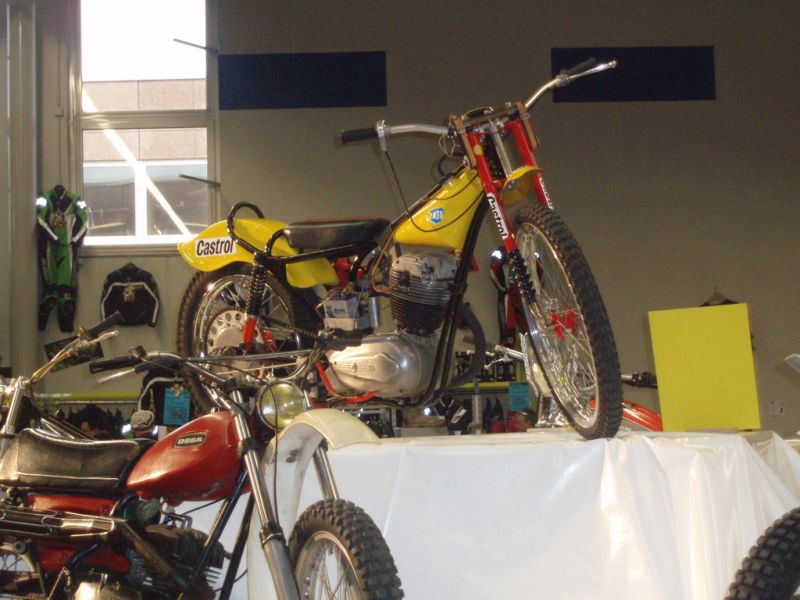

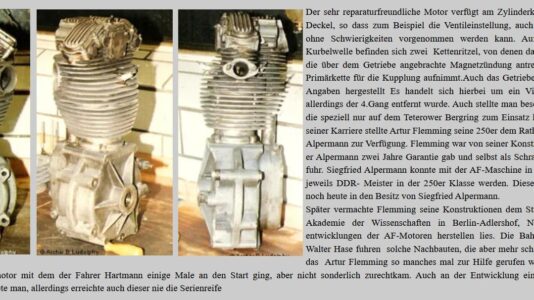

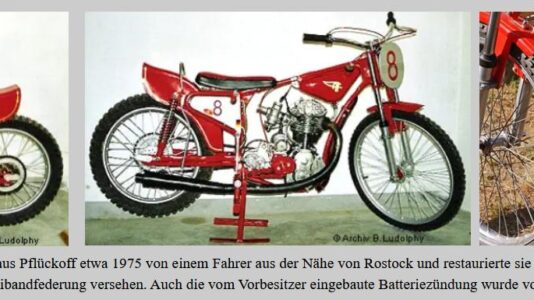

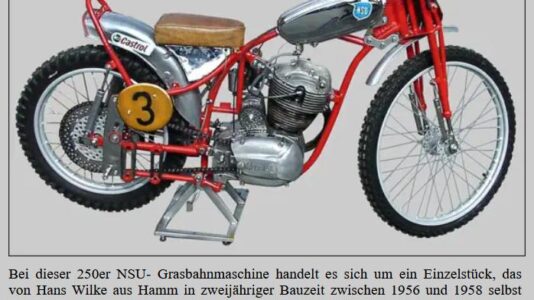

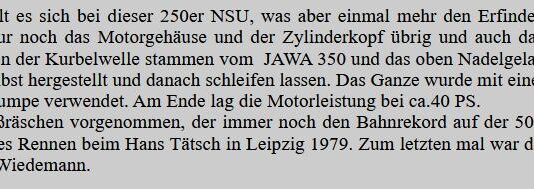

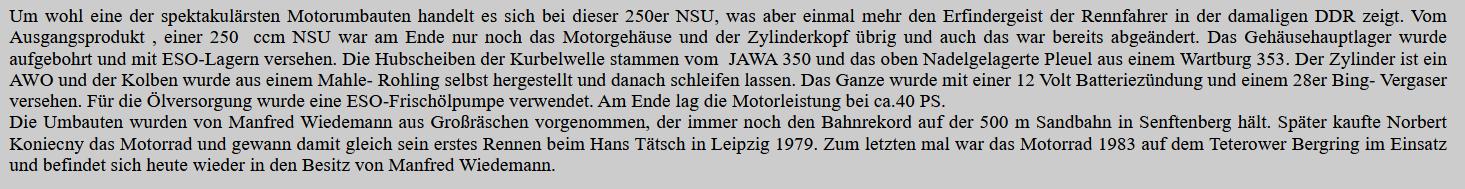

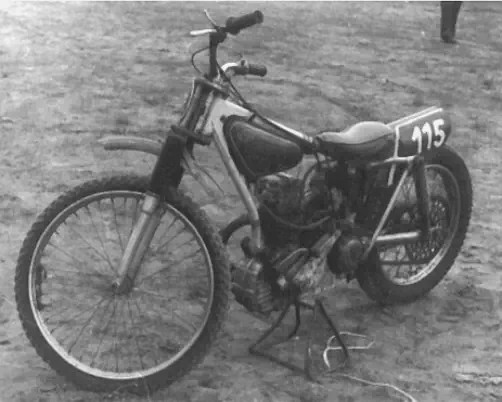

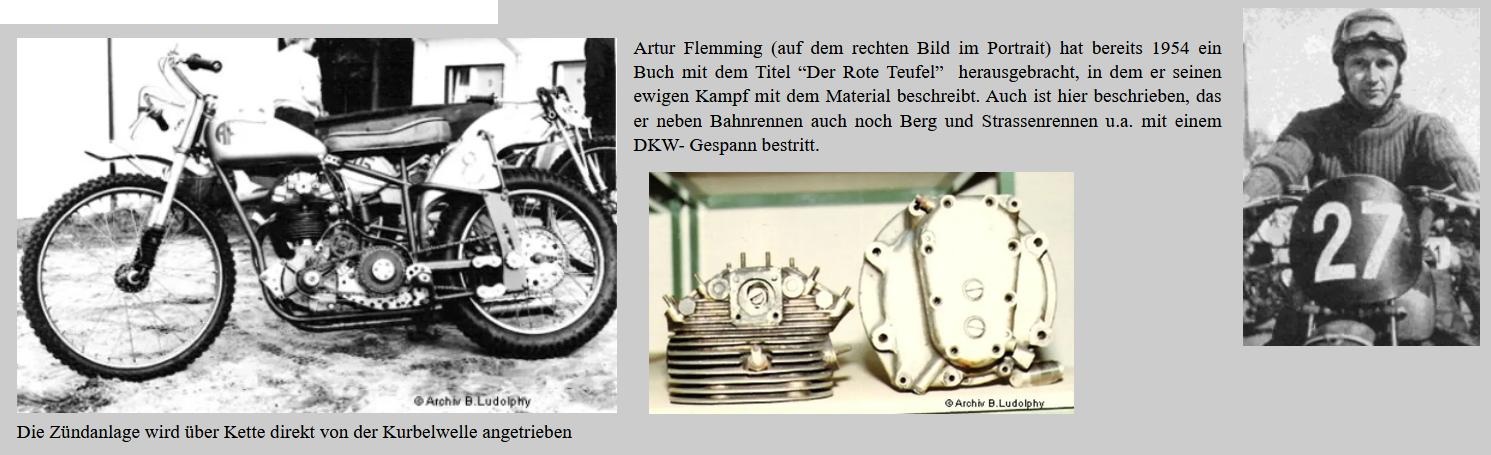

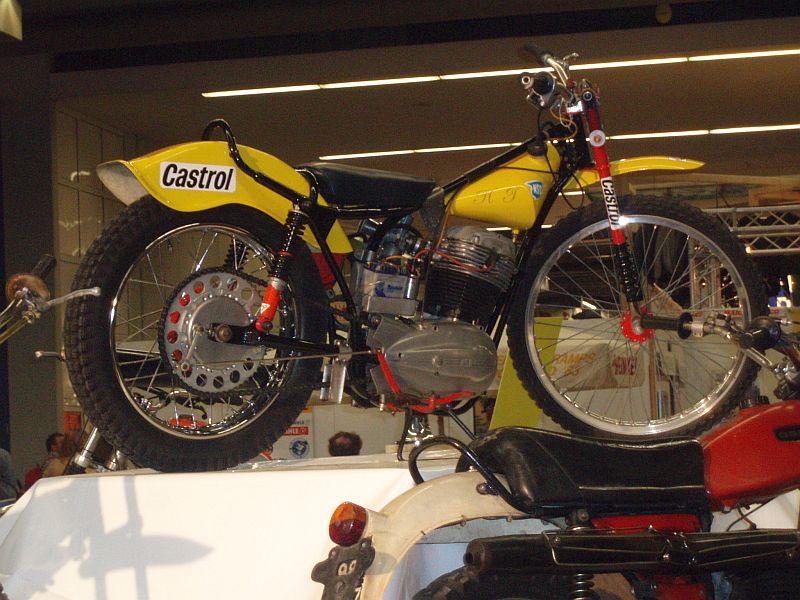

Habe diesen OSL Motor vor vielen Jahren auf einem Teilemarkt gekauft. Nach intensiven Recherchen war die Herkunft/Erbauer nicht zu bestimmen. Das Einzige war die Aussage des damaligen Verkäufers, der Motor stamme aus Süddeutschland. Basis ist ein OSL 250 Motor mit Gußkopf und offenen Ventilen. Der Zylinderkopf ist offensichtlich aus dem Vollen gefräst. Die Größe des Einlasskanals lässt auf Methanolbetrieb schließen. Vermutlich stammt der Motor aus den damaligen "kleinen" Bahnsportklassen. Wer weiß mehr?
Quelle: Privatarchiv (inzwischen verkauft)
-------------------------------------------------------------------------------------

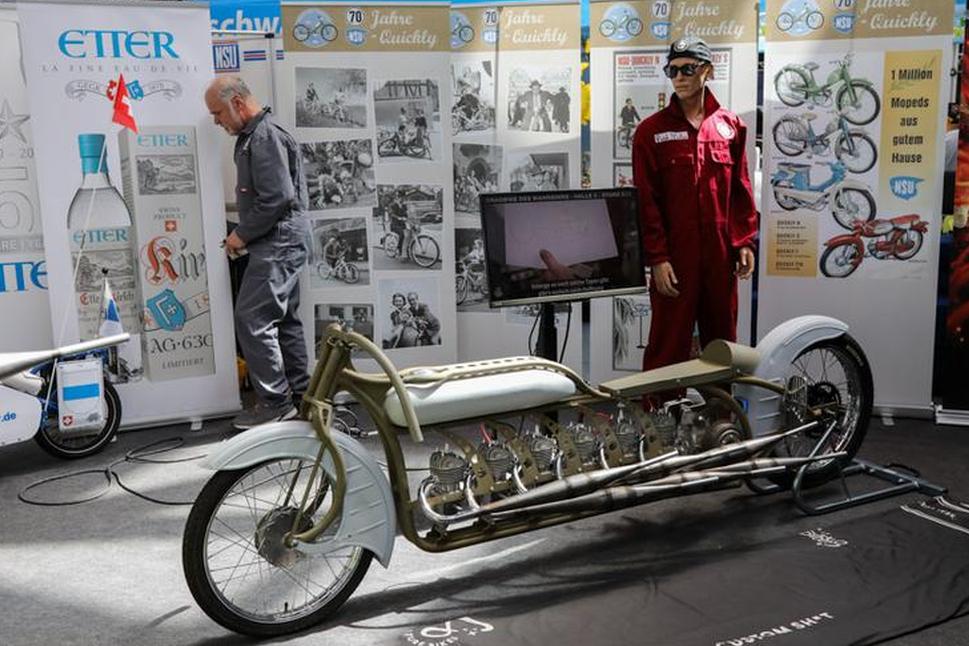

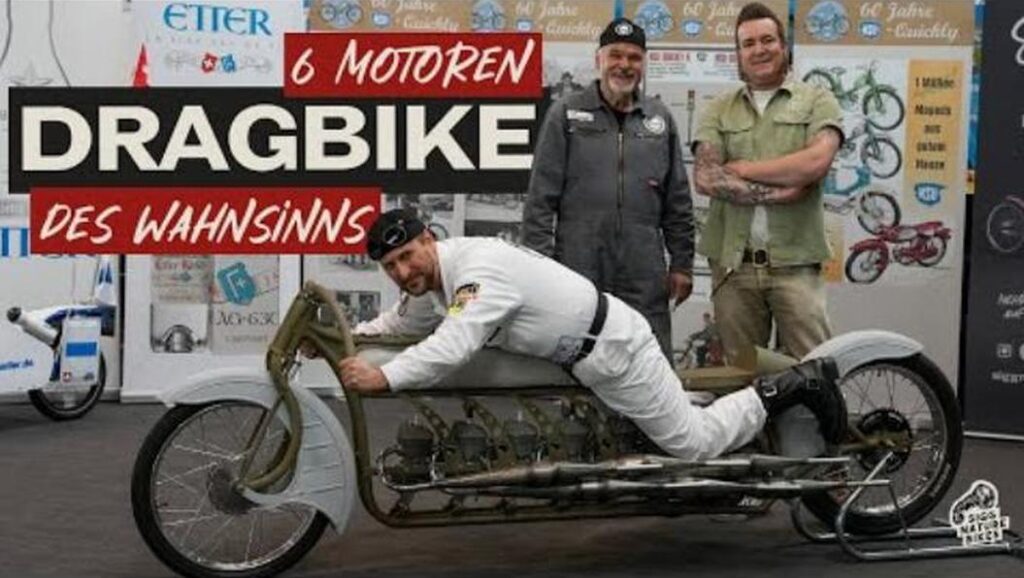

Dragbike des Wahnsinns.
6 Quickly Motore in Reihe. Mehrere Filmchen darüber in YouTube.
Quelle: YouTube
Quelle: Internet
-------------------------------------------------------------------------------------

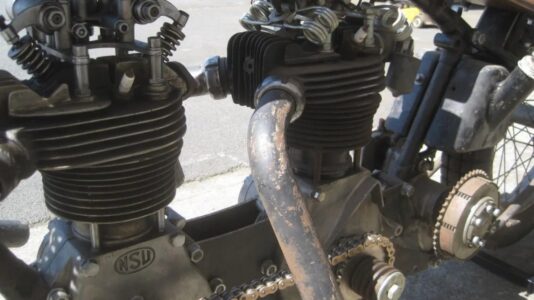

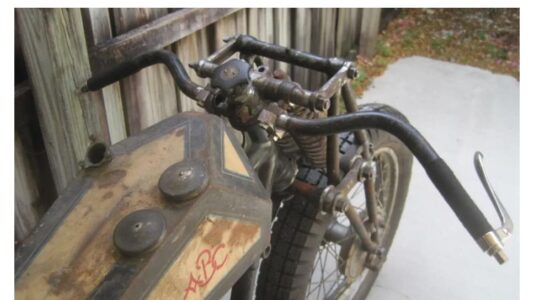

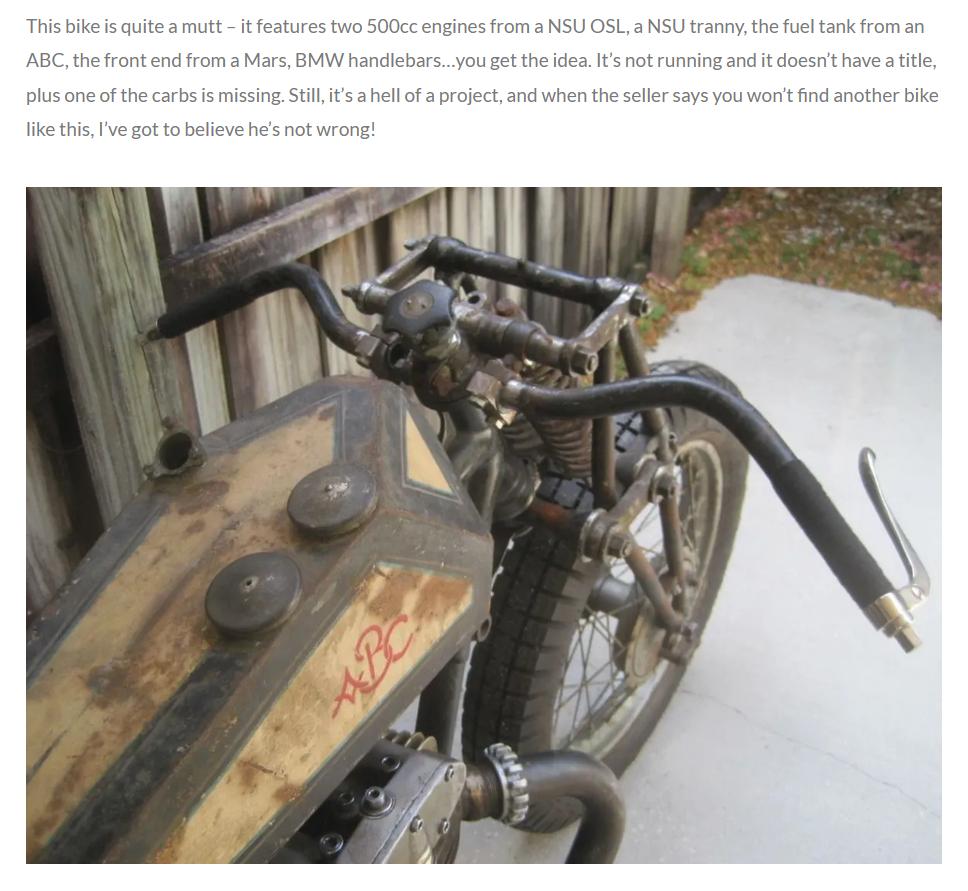

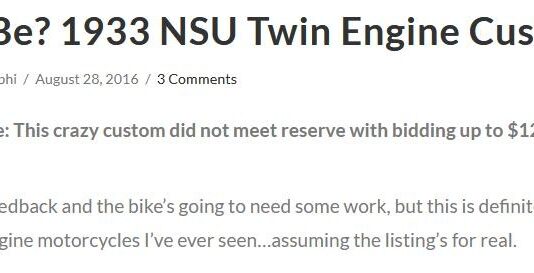

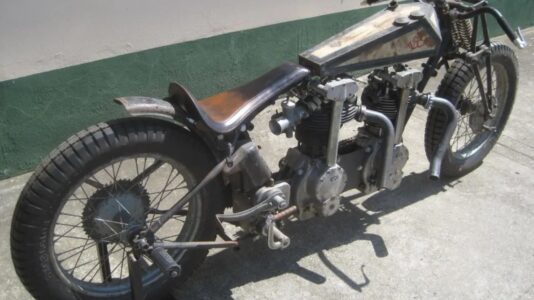

Noch ein Dragbike des Wahnsinns.

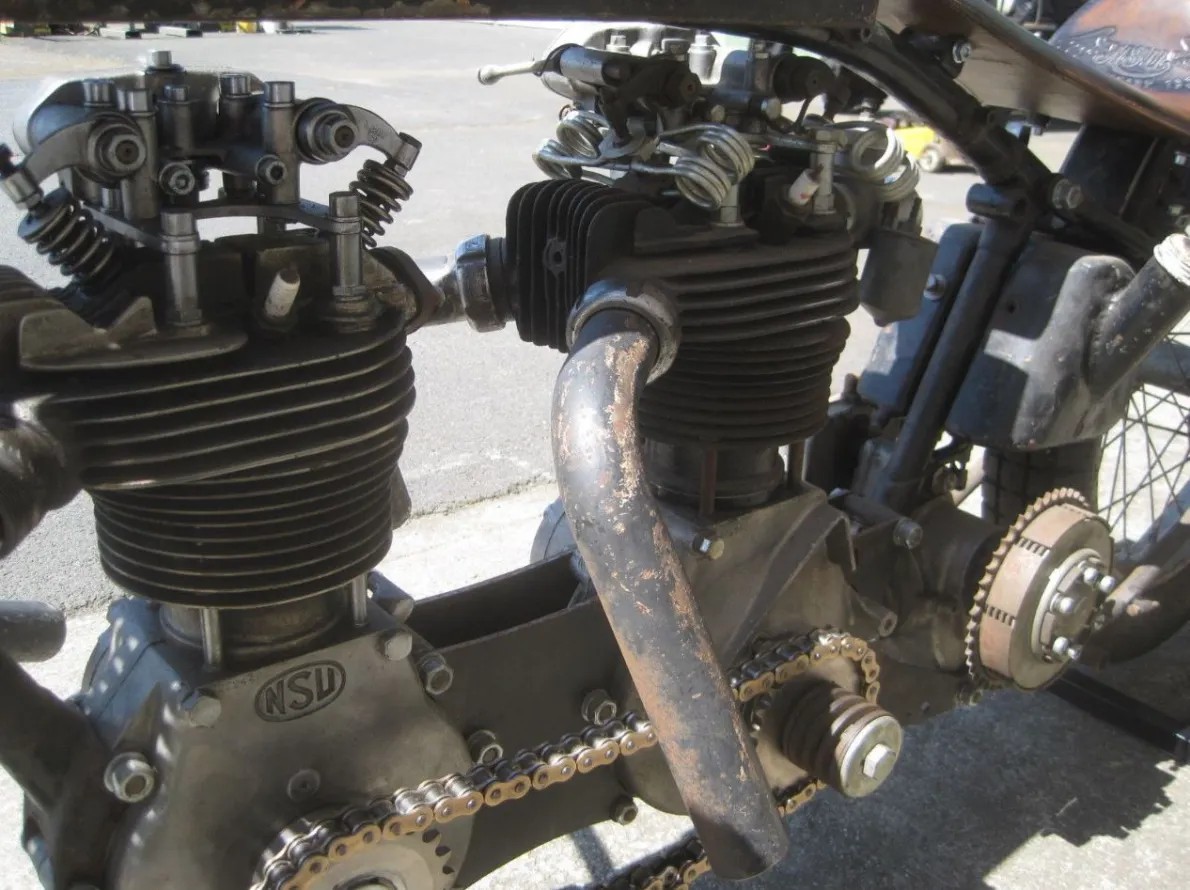

Zwei 501 Haarnadel OSL Motore in Reihe.
Angeboten in einer Auktion in West Palm Beach/Florida
Aus Bike urious, Ausgabe 28. Ausgust 2016
Quelle: Internet
-------------------------------------------------------------------------------------

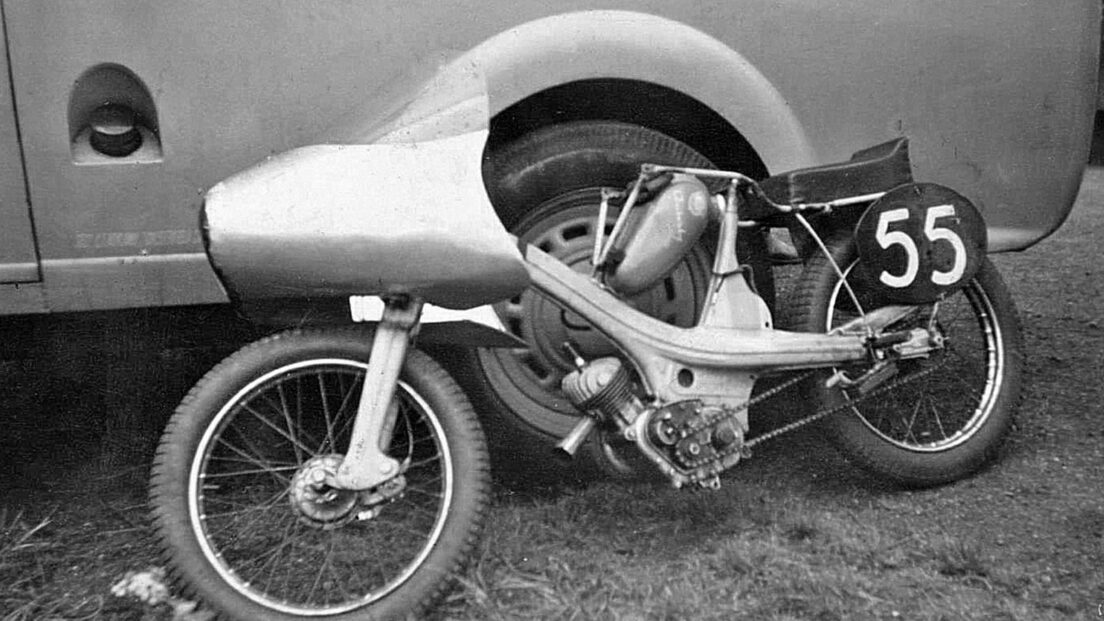

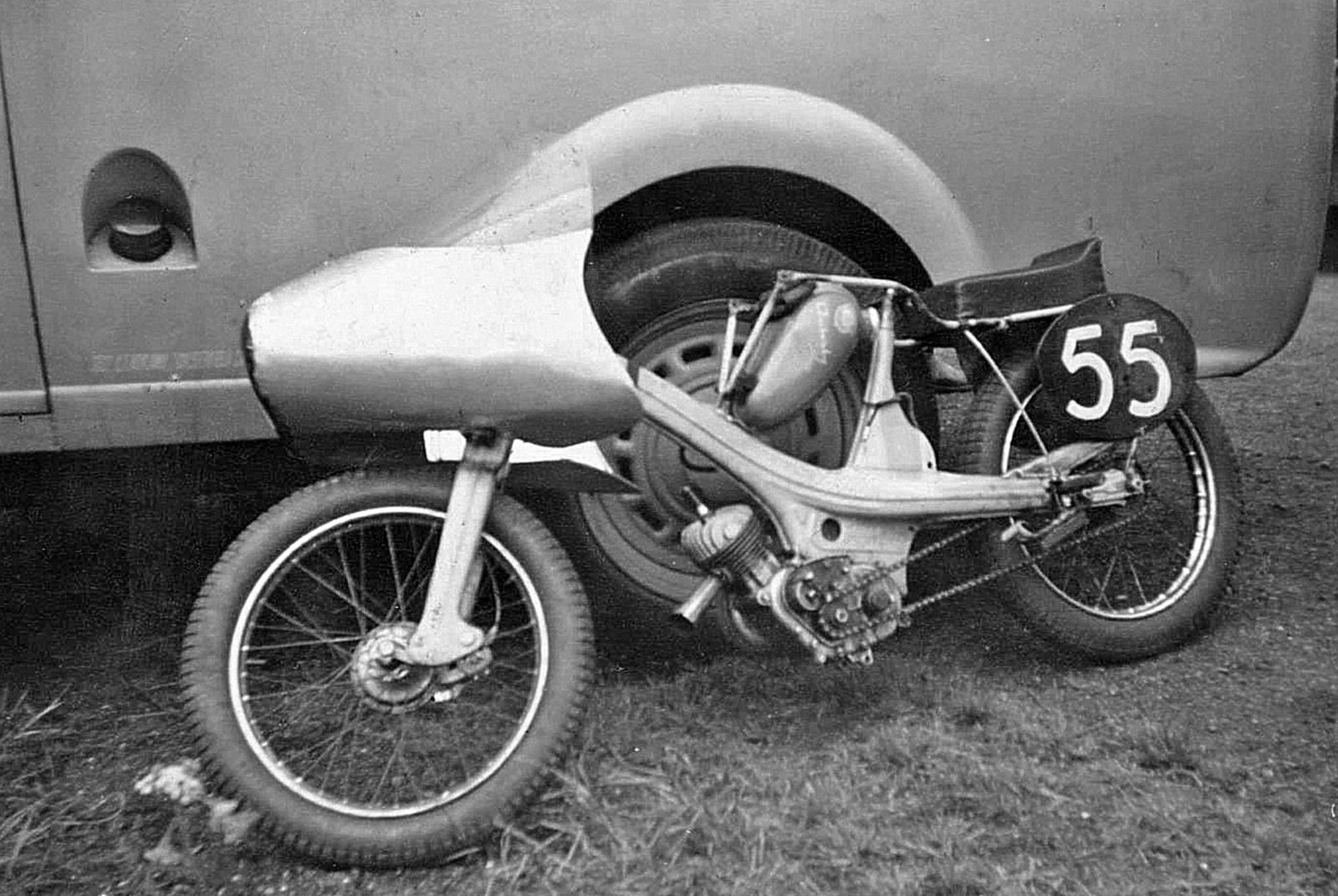

Quelle: http://www.classic50racingclub.co.uk/The-NSU-Quickly/
Man bemerke die interessante Auspuffkonstruktion.

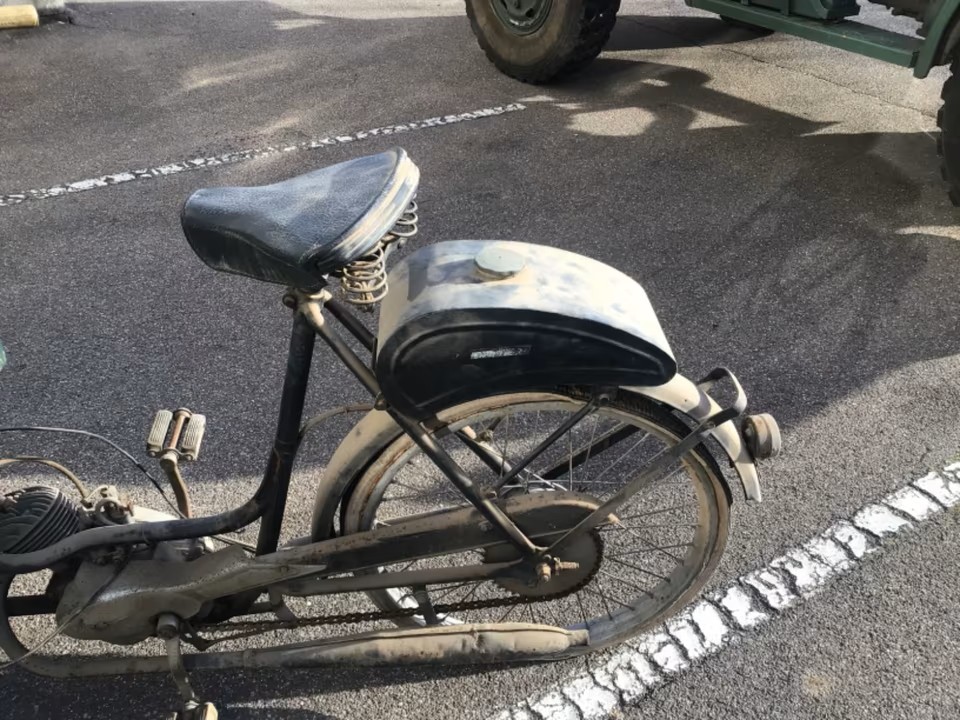

Zum Tanken muss das Mopedle wohl hochkant gestellt werden 😉
-------------------------------------------------------------------------------------
Quelle: Internet
-------------------------------------------------------------------------------------

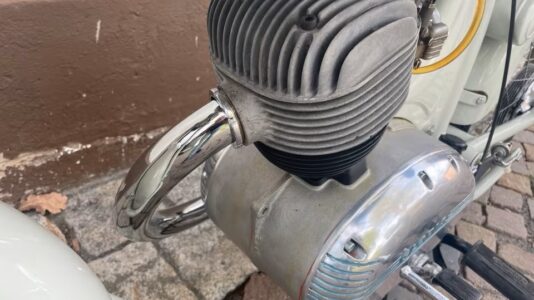

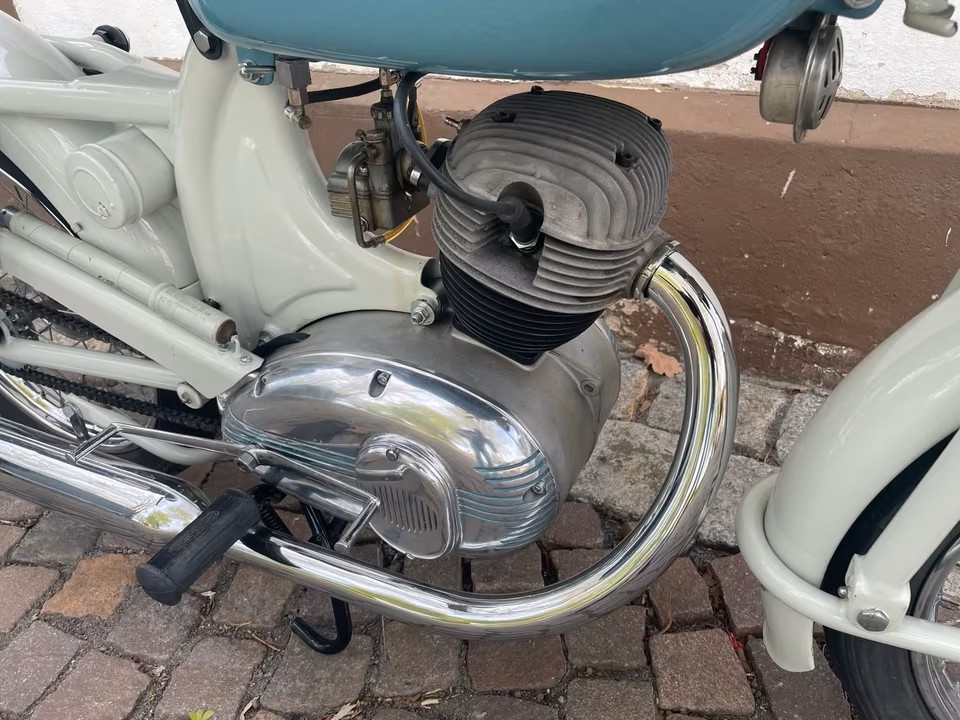

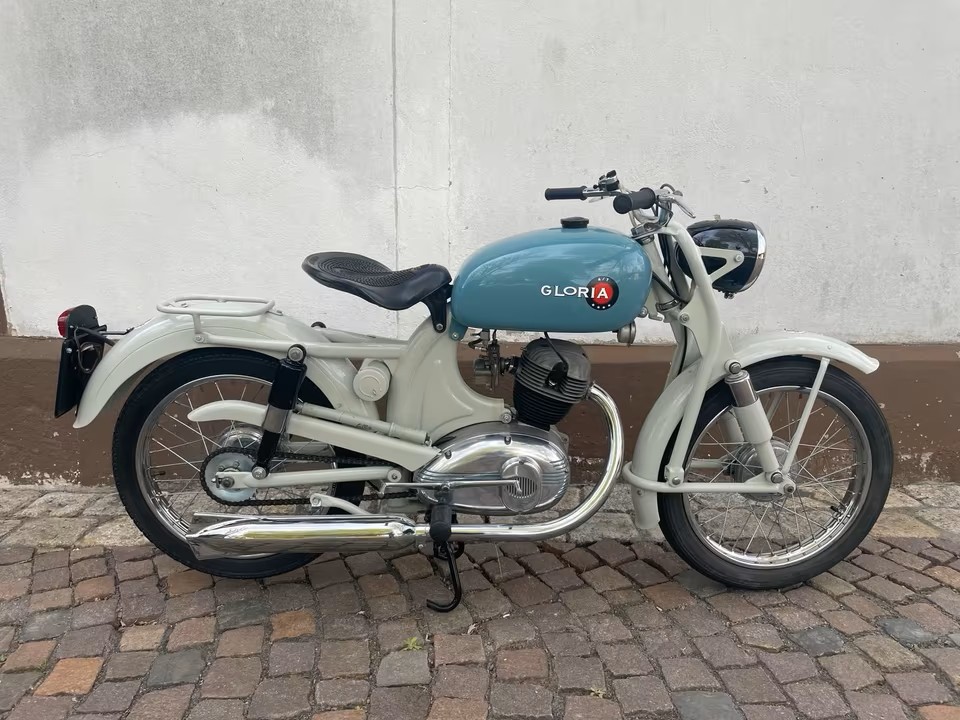

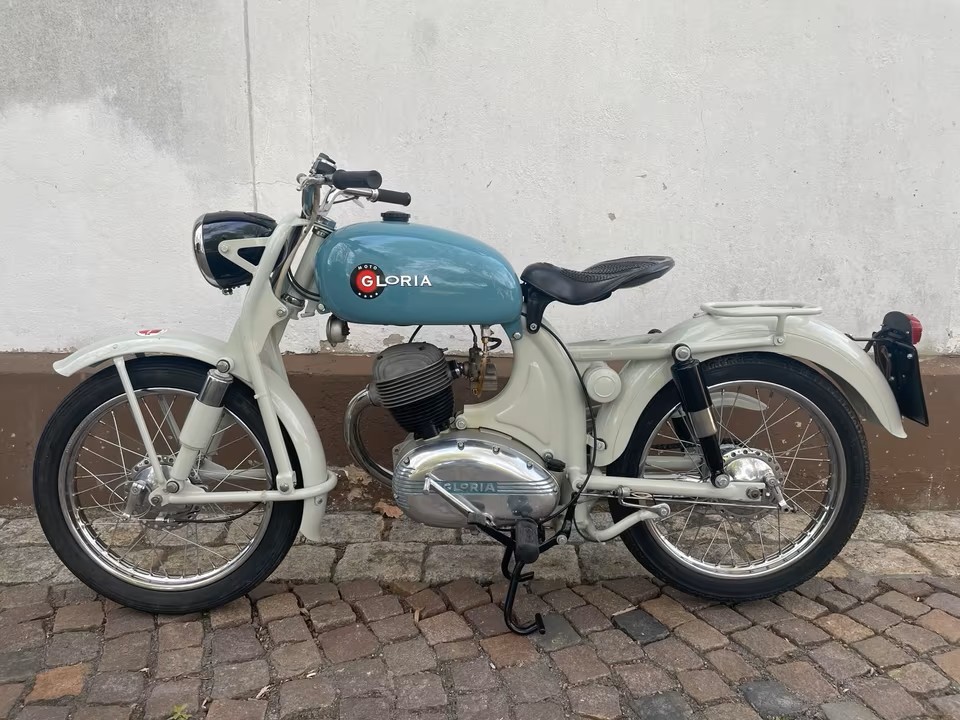

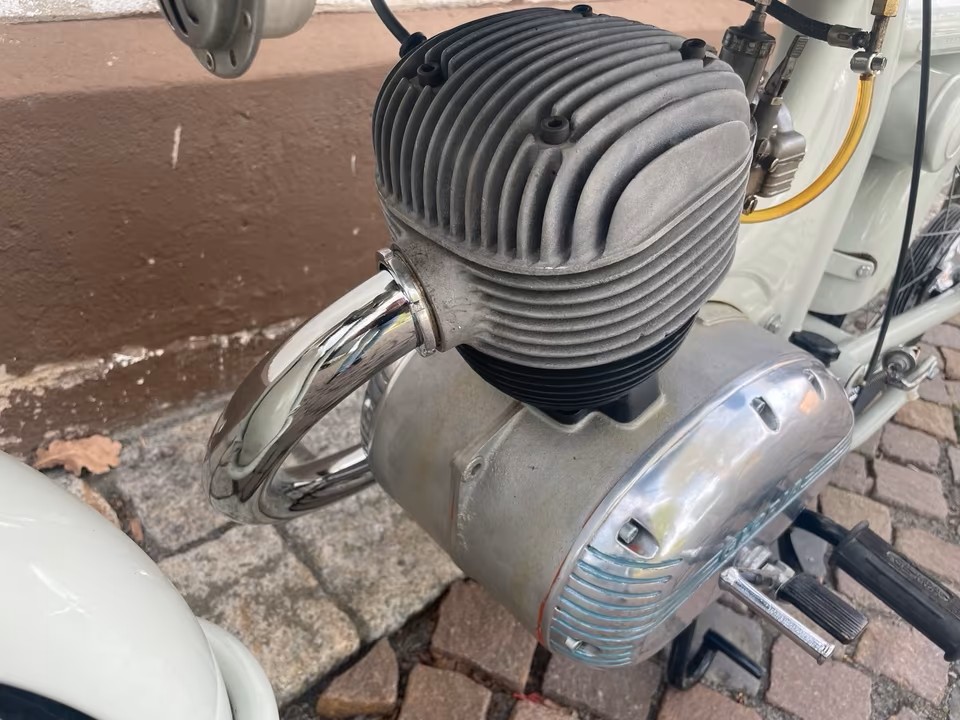

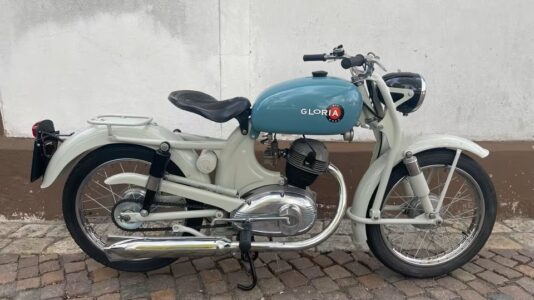

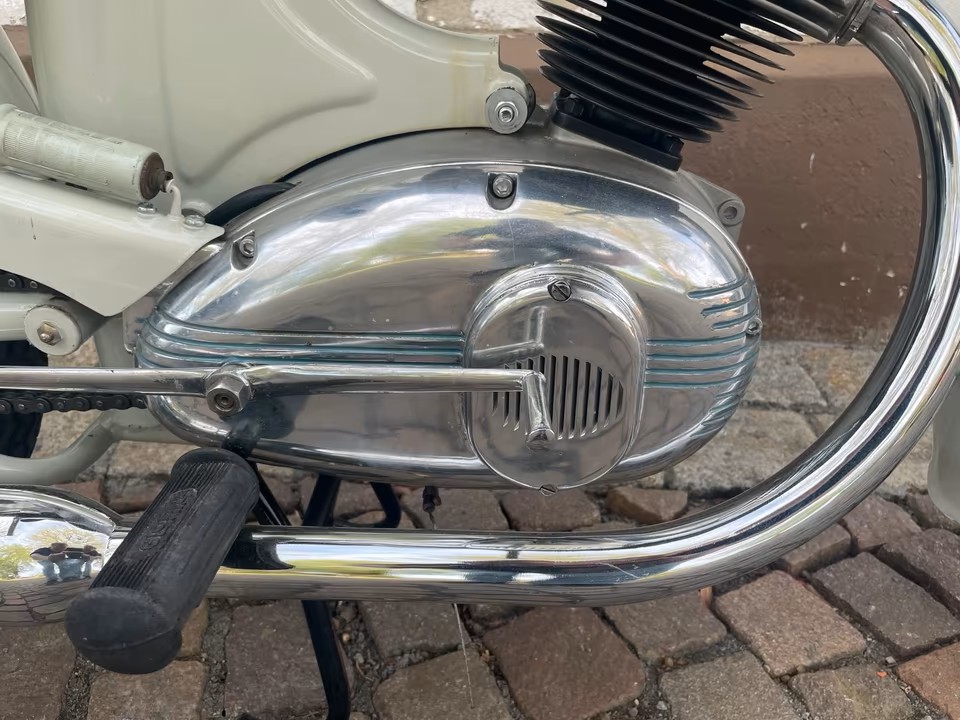

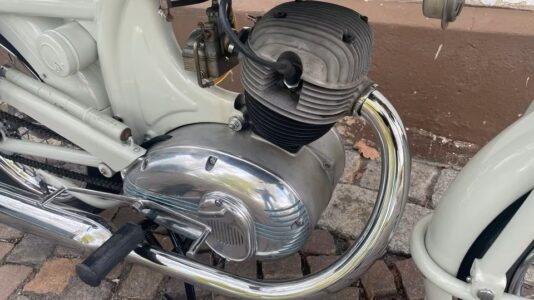

Eine Kuriosität, Moto Gloria mit Motoren im Stil von NSU.
Übersicht mit Google KI:

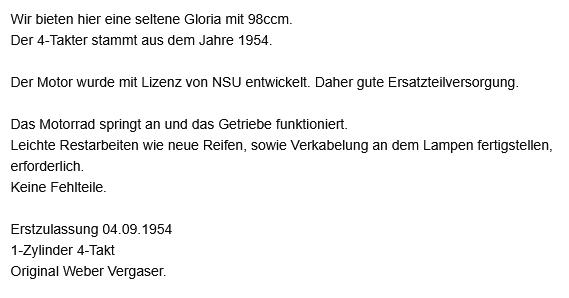

Quelle: Kleinanzeigen 05.09.2026
Aus dem Anzeigentext:
-------------------------------------------------------------------------------------
NSU Pony Trike, Baujahr 1936
Quelle: Kleinanzeigen 05.09.2026
-------------------------------------------------------------------------------------
Prototyp Flachschieber:
In den 50-iger Jahren experimentierte NSU mit alternativen Motorenkonzepten, u. a. mit einem Flachschieber im Max-Zylinderkopf statt ordinärer Ventile. Ich hatte mal ein Fachbuch über ventillose Verbrennungsmotore, indem dieses Konzept beschrieben wurde, es ist mir leider abhanden gekommen. Ich kann mich nur erinnern es hatte einen blauen Einband und war ca. 200 Seiten dick. Vielleicht kann ein geneigter Leser helfen.
Ich wollte mich bei meiner Ingenieurarbeit intensiver mit diesem Thema beschäftigen, aber es kam dann anders, siehe die Seite ÜBER MICH.
Die Abdichtung zwischen Flachschieber und dem Ein- bzw. Auslasskanal erfolgte über rotierende Dichtringe. Die thermischen Materialverzüge und die damals verwendeten Materialien ergaben massive Abdichtungsprobleme.
Zumindest existiert noch ein Prototypmotor in Privatbesitz.
Fotoquelle: classic-motorrad.de
-------------------------------------------------------------------------------------
Quelle: Privatarchiv Stephan Thum
-------------------------------------------------------------------------------------

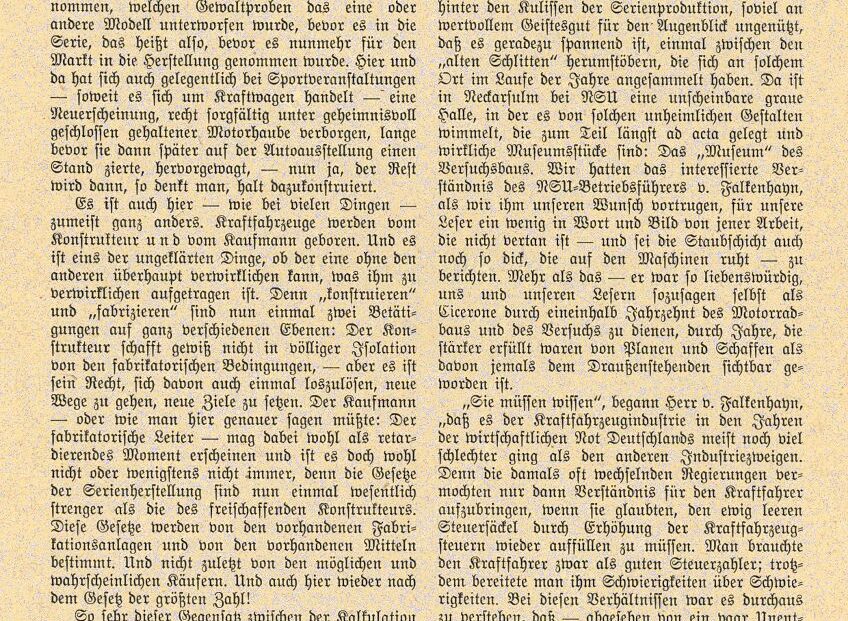

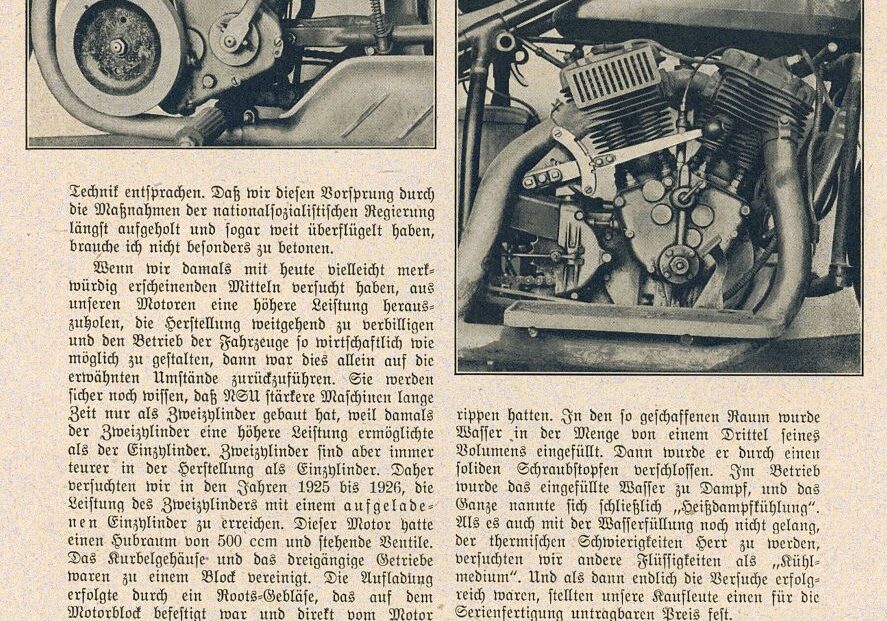

Aus Automobiltechnische Zeitschrift, Jahrgang 56/1955, Heft 6 und 7
Quelle: Privatarchiv Stephan Thum
-------------------------------------------------------------------------------------
Fotos des NSU 2-Zylinder Drehschieber Prototypmotors
Quelle: Privatarchiv Stephan Thum
-------------------------------------------------------------------------------------

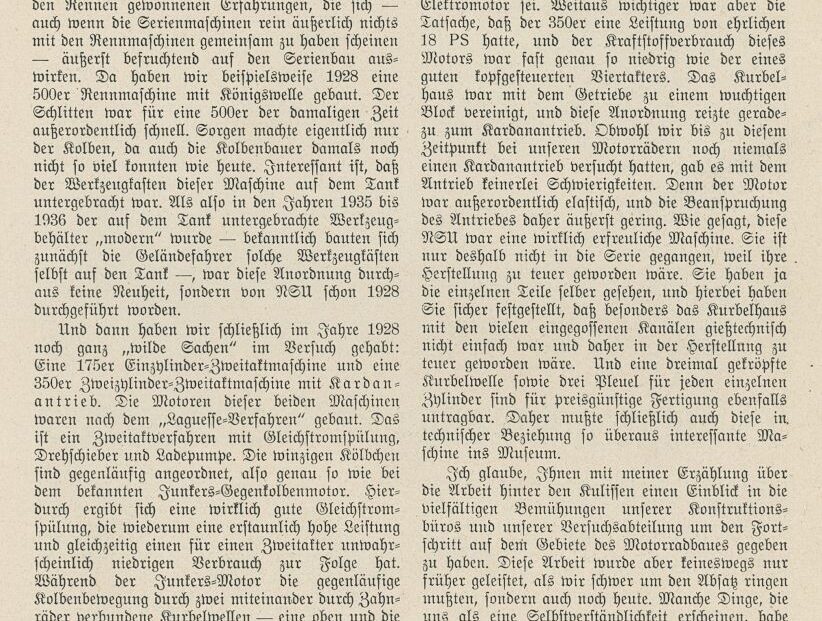

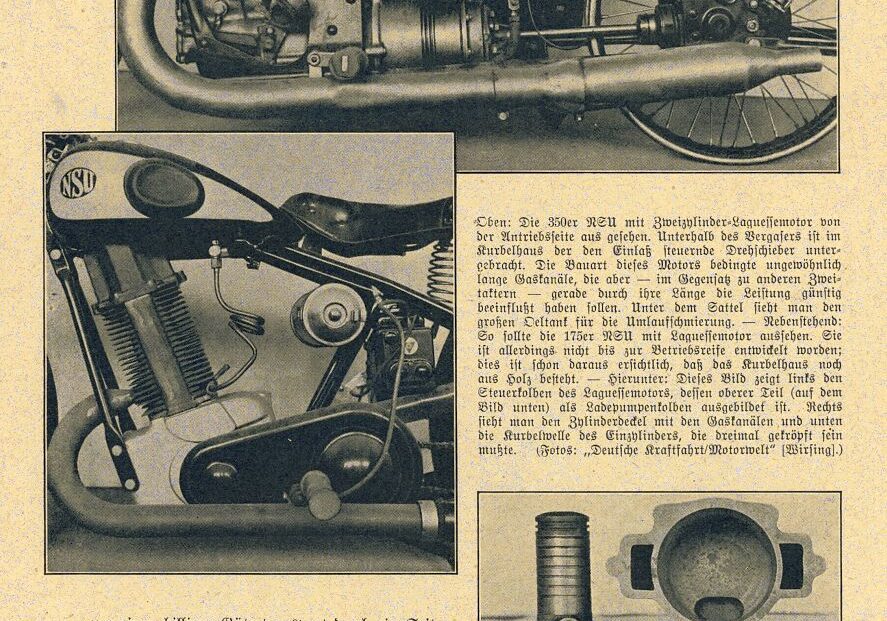

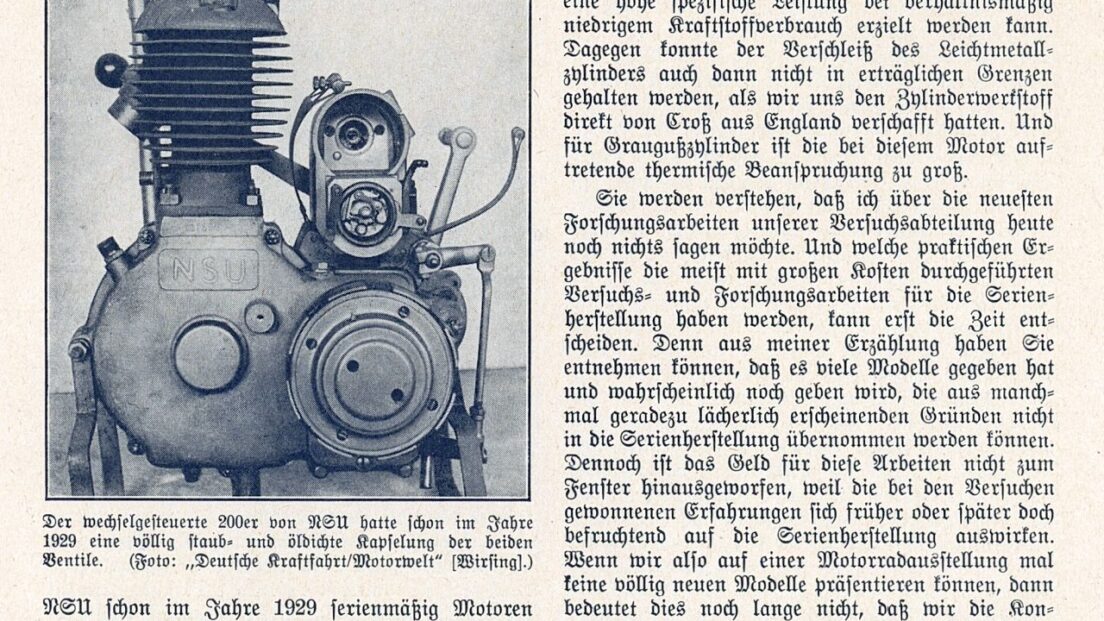

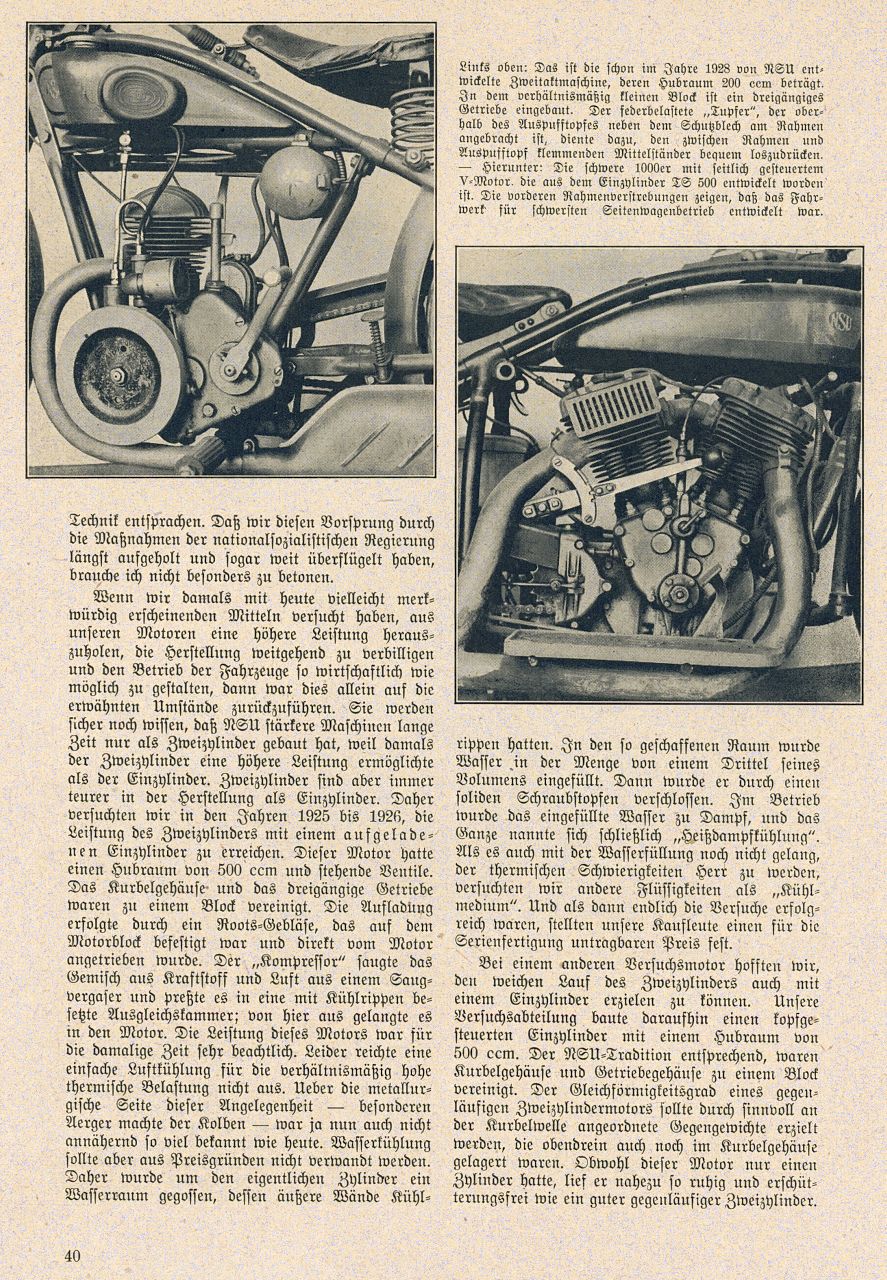

Aus Helmut Hütten: Motoren.
Über die Drehschieberkonstruktion bei NSU
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Aus dem Buch "Ungewöhnliche Motoren" über die DVL-Flachschiebersteuerung. Auf dieser Konstruktion basiert die NSU Entwicklung der beiden, oben gezeigten Motoren.
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Prototyp Fahrzeuge:
Quelle: https://www.der-maxfahrer.de/
-------------------------------------------------------------------------------------
Foto über einen "skurrilen" NSU Prototypen.
Vermutlich ein 2-Zylinder und durch den "flachen" Zylinderkopf ein 2-Takter.
Auch der Lux Auspuff lässt auf einen 2-Takter vermuten.
Quelle: unbekannt
-------------------------------------------------------------------------------------
Prototyp Einspritzung:
Museum Neckarsulm: NSU Lux Prototyp mit Einspritzung
Fotoquelle: Privatarchiv
-------------------------------------------------------------------------------------
Aus MOTORRAD Classic, Heft 2/1998
über die Experimente bei NSU hinsichtlich Benzineinspritzung
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Prototyp hydrostatische Ventilsteuerung:
Museum Neckarsulm: Prototyp NSU OSL 251 mit hydrostatischer Ventilsteuerung.
Mehr davon siehe https://demomu.de/project/1951-nsu-prototyp/
Fotoquelle: Privatarchiv/Text: Internet
-------------------------------------------------------------------------------------
Aus Oldtimer Markt, Ausgabe 05/2014
Quelle: Internet
-------------------------------------------------------------------------------------

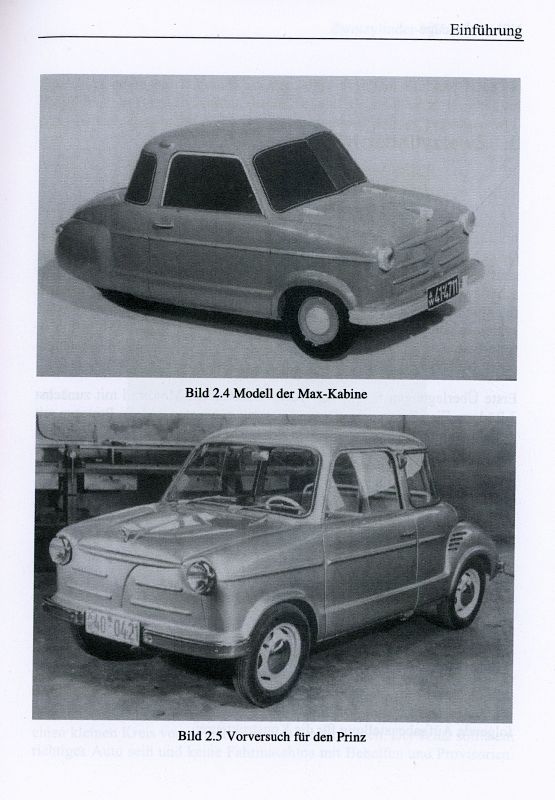

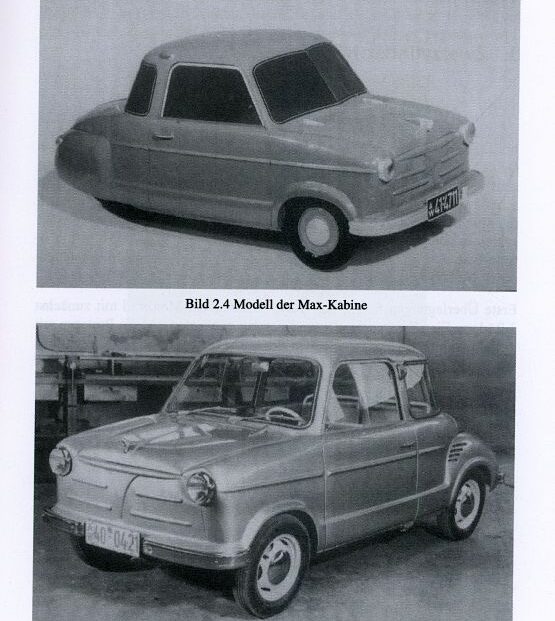

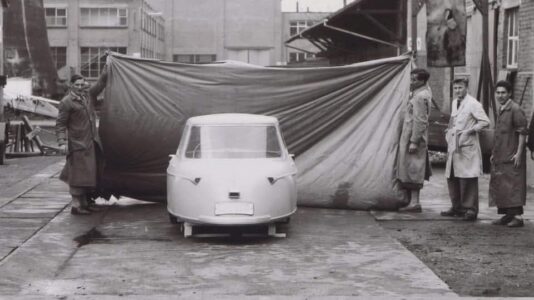

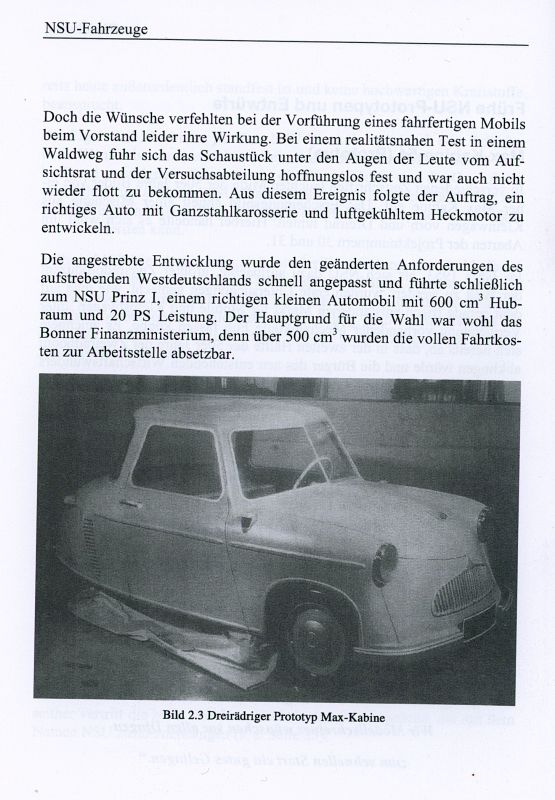

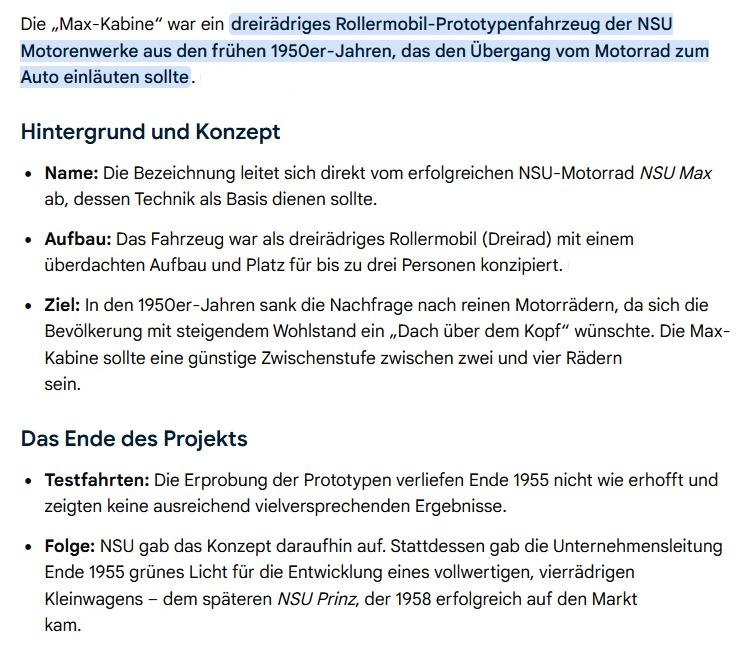

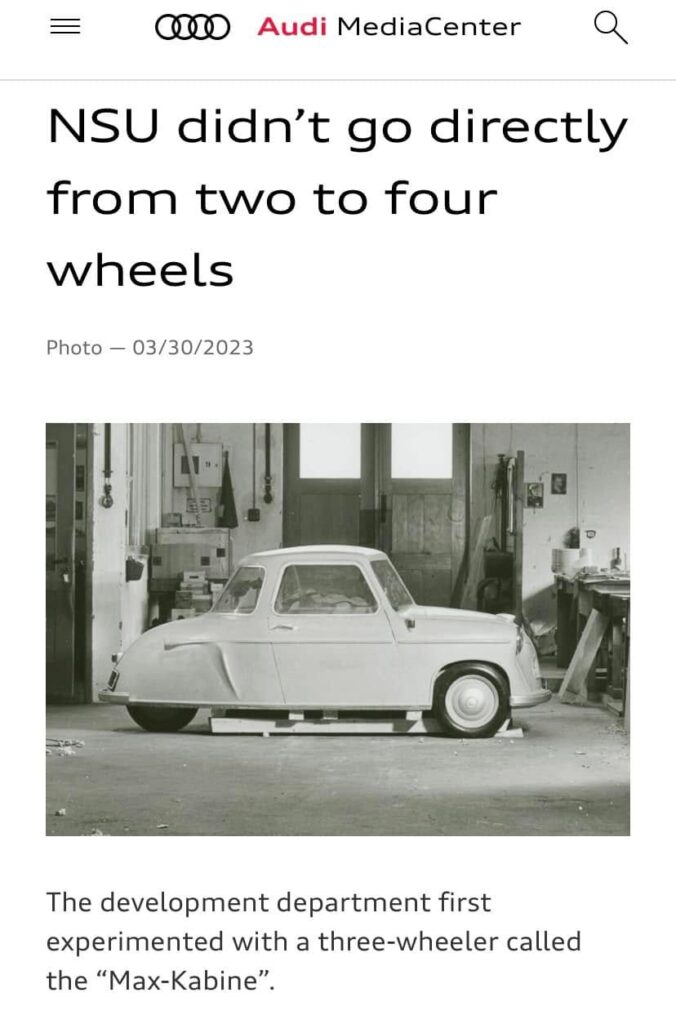

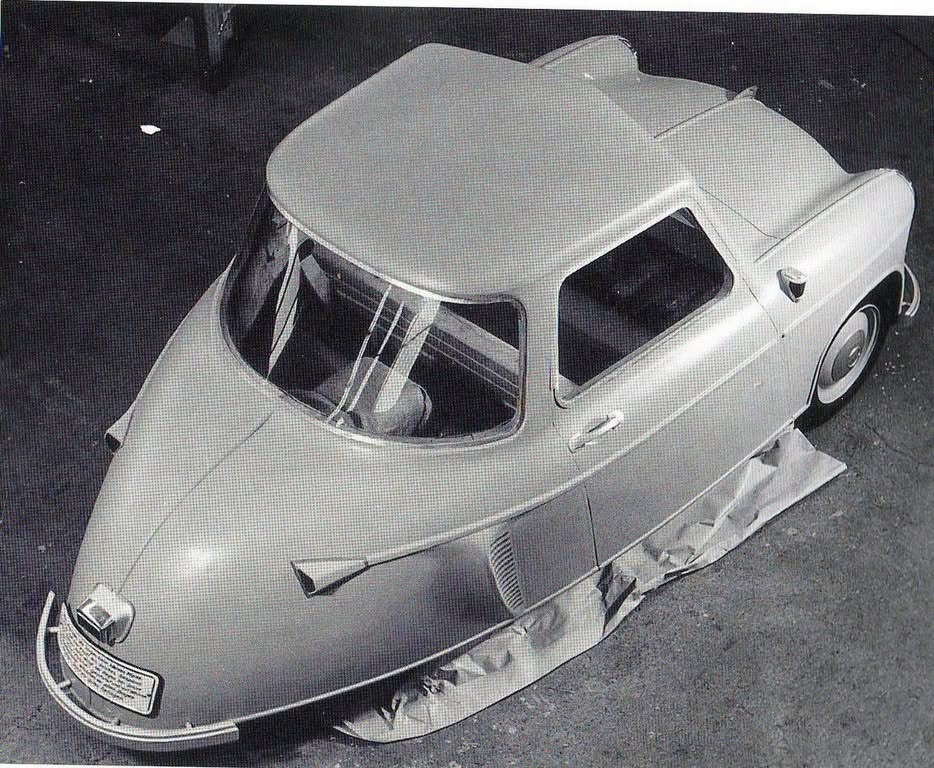

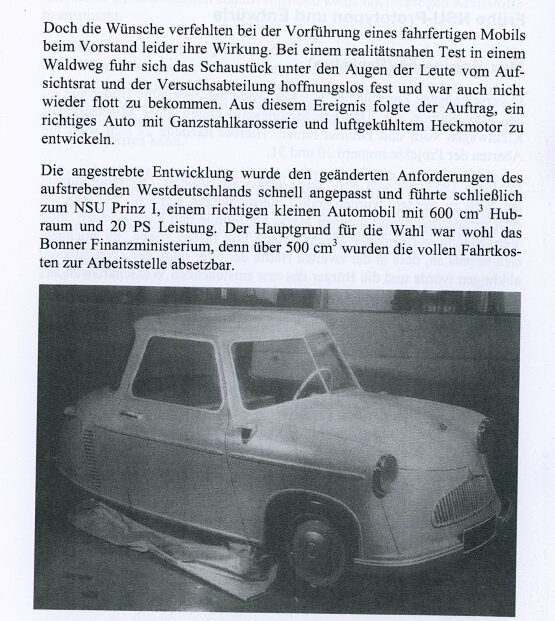

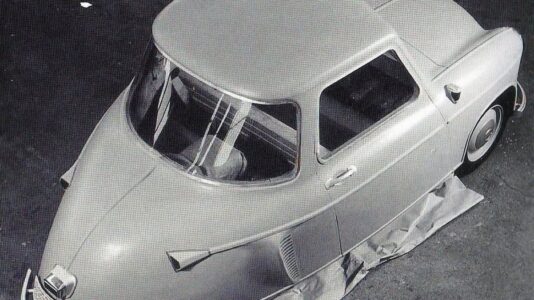

Die Max-Kabine:
Übersicht mit Google KI
Quelle: Internet

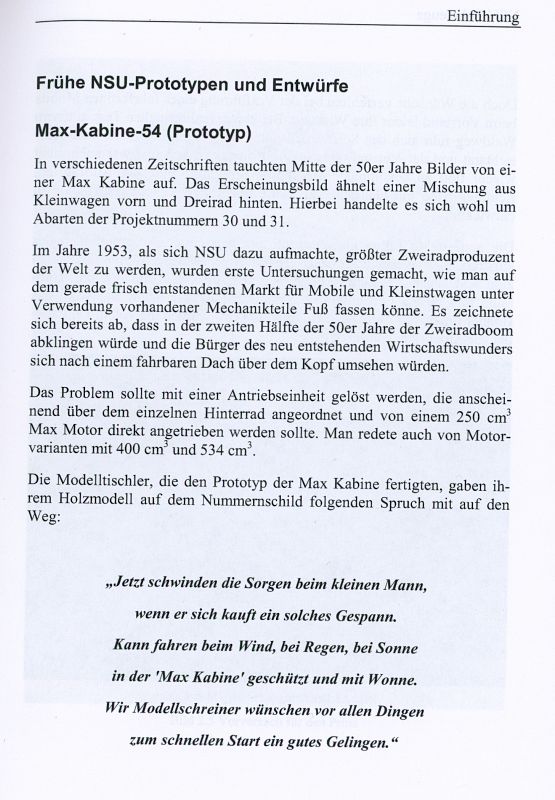

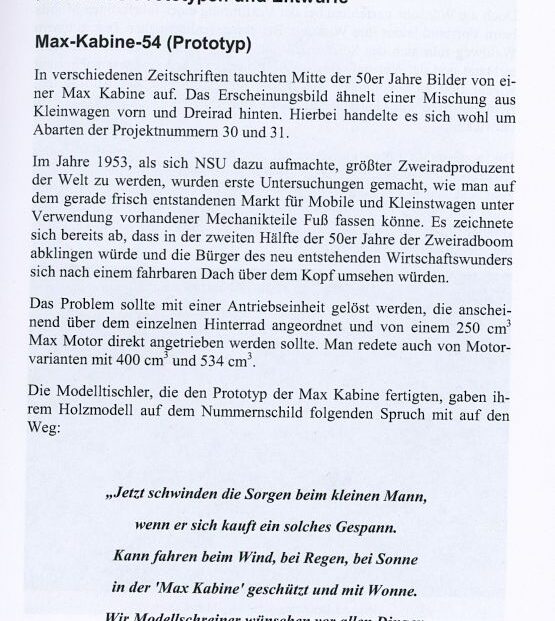

Aus dem Buch NSU, Fahrzeuge, Prototypen und Eigenbauten
von Gerhard Geiling
-------------------------------------------------------------------------------------

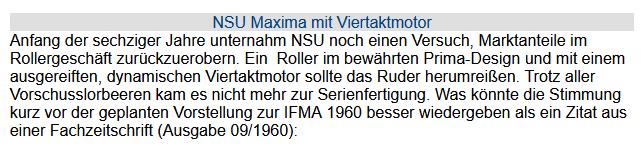

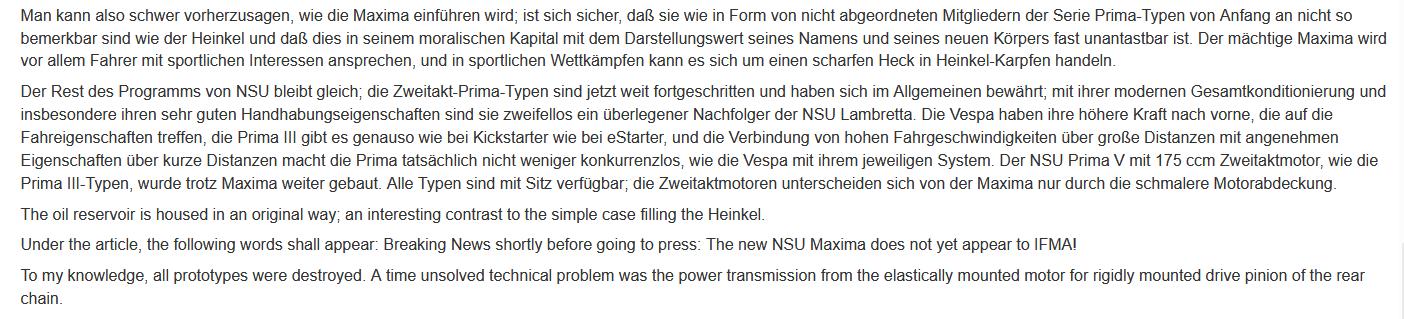

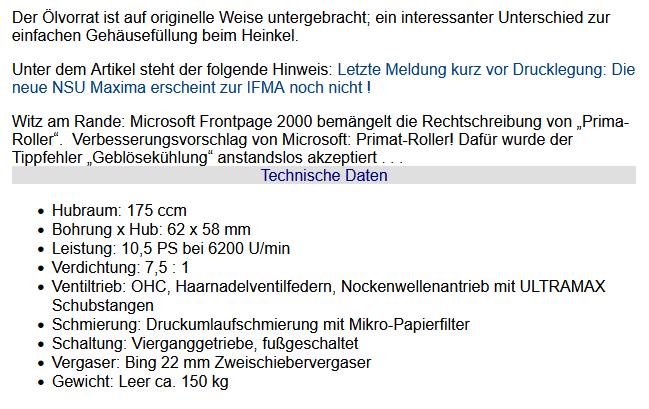

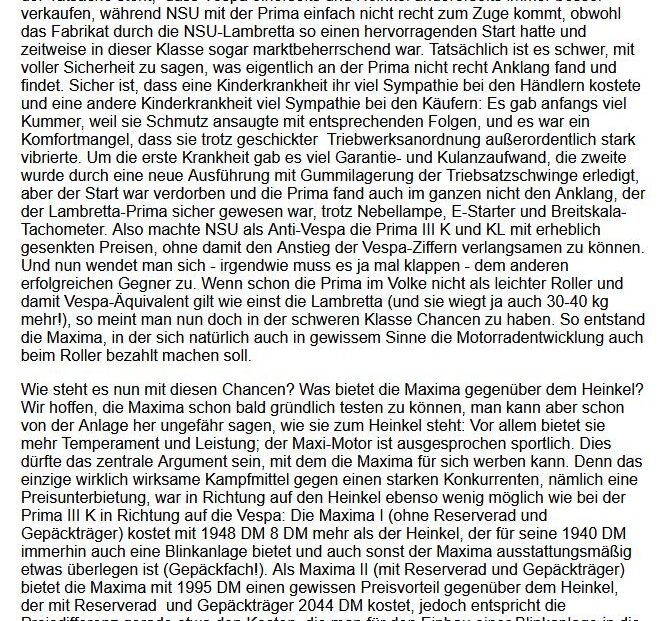

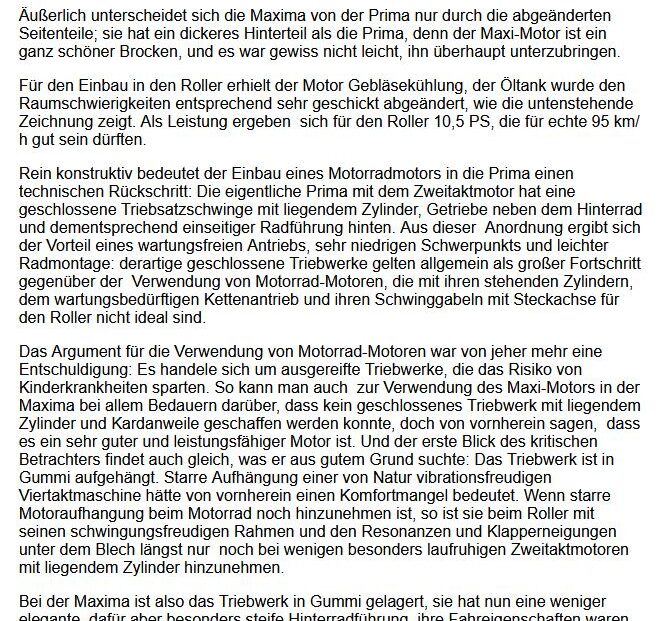

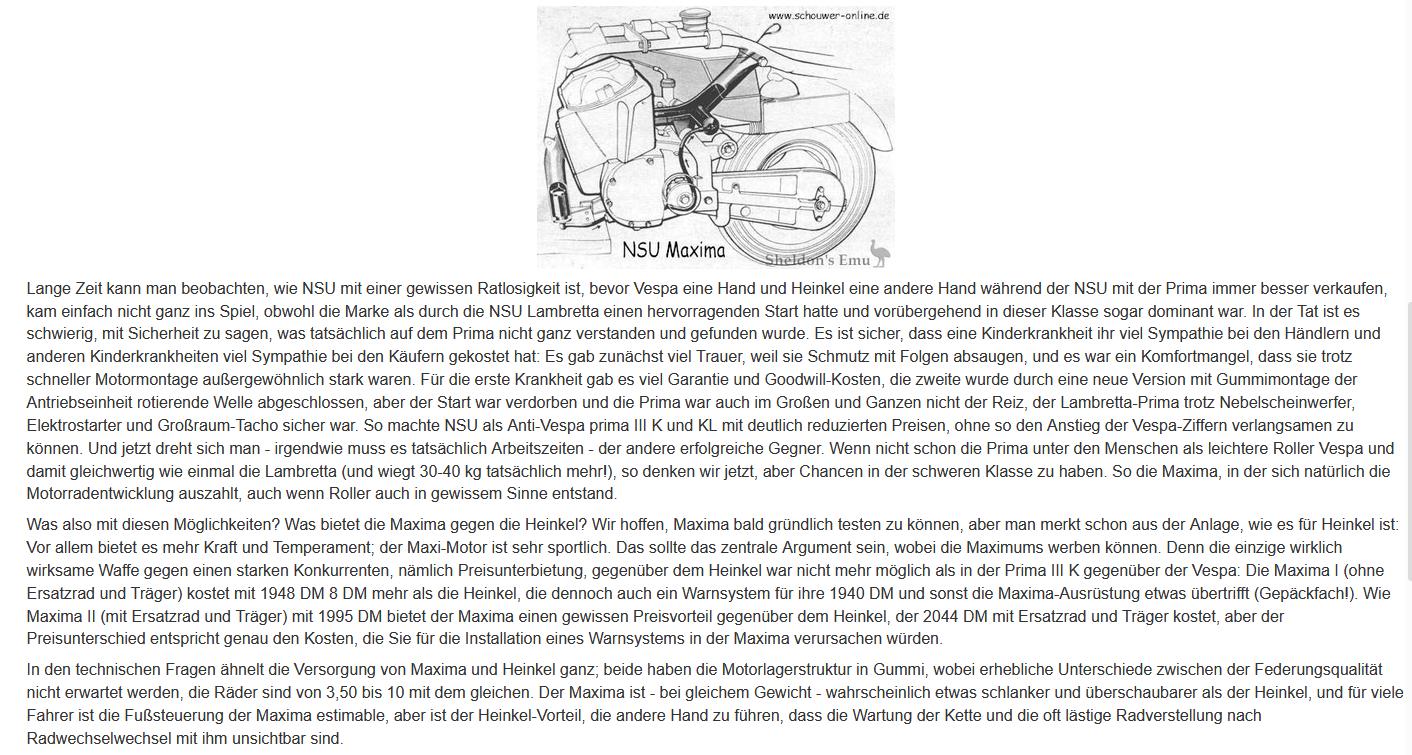

NSU Maxima:
Aus OLDTIMER MARKT, Ausgabe 06/2002
über die NSU-Maxima 175
Quelle: OM Archiv
-------------------------------------------------------------------------------------

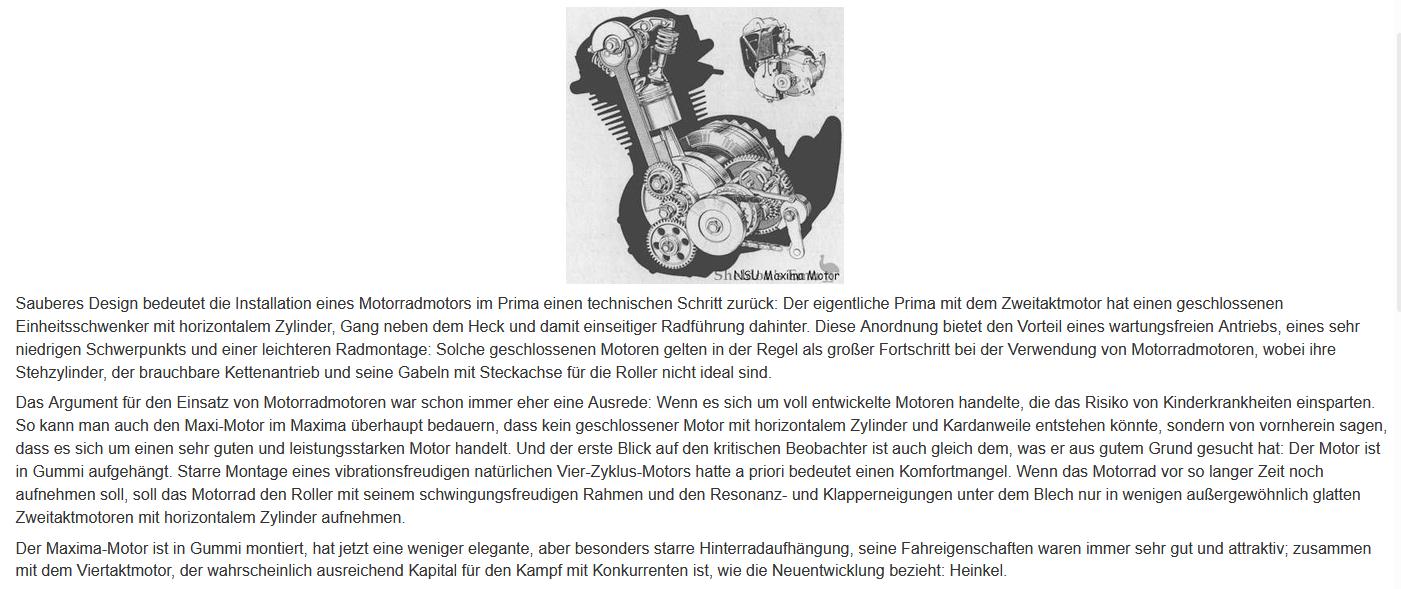

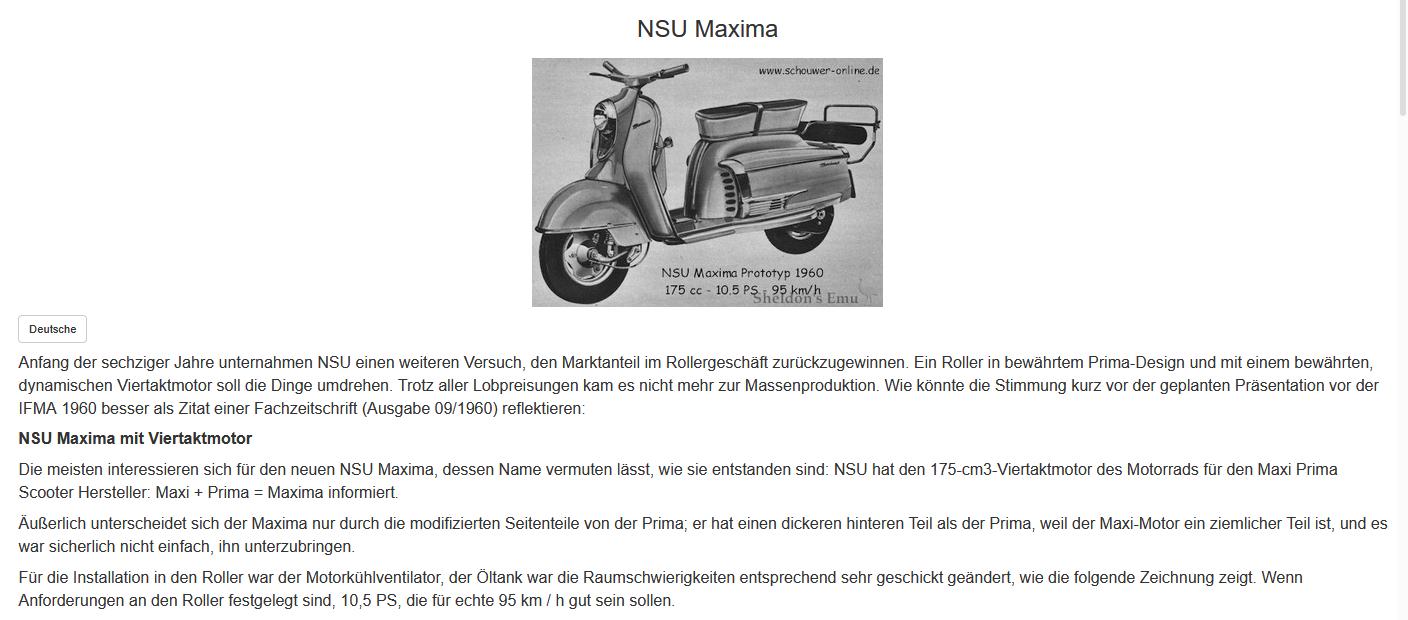

Quelle: https://cybermotorcycle.com/marques/nsu/nsu-maxima.htm
Leidlich ins Deutsche übersetzt mit Google
-------------------------------------------------------------------------------------
Quelle: https://www.motorroller-info.de/nsu_maxima.html
-------------------------------------------------------------------------------------
Umbauten 1-Zylinder:

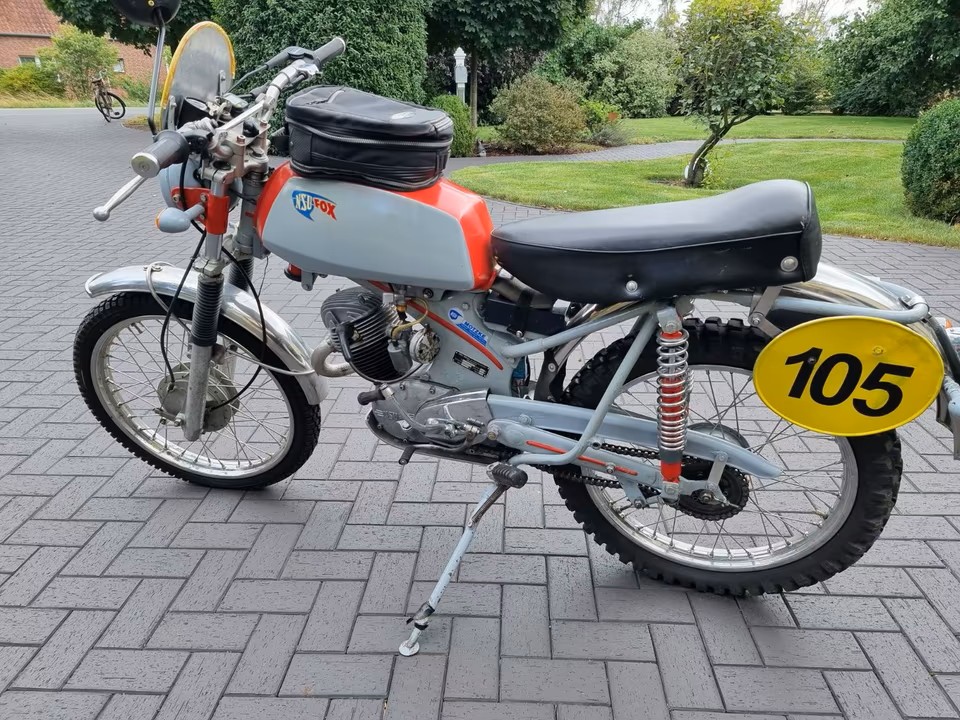

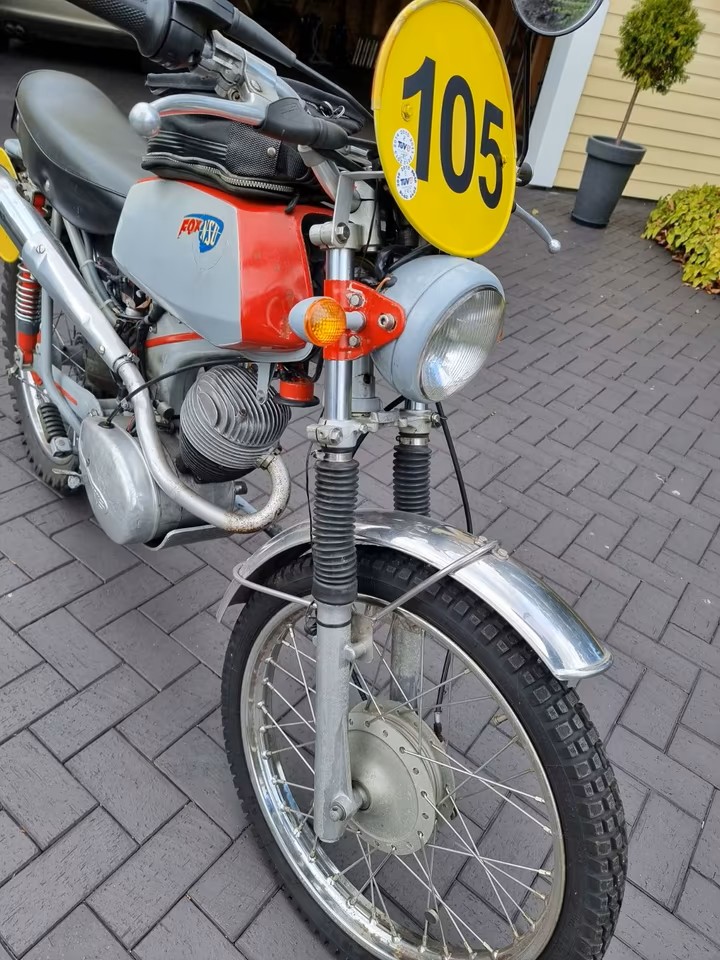

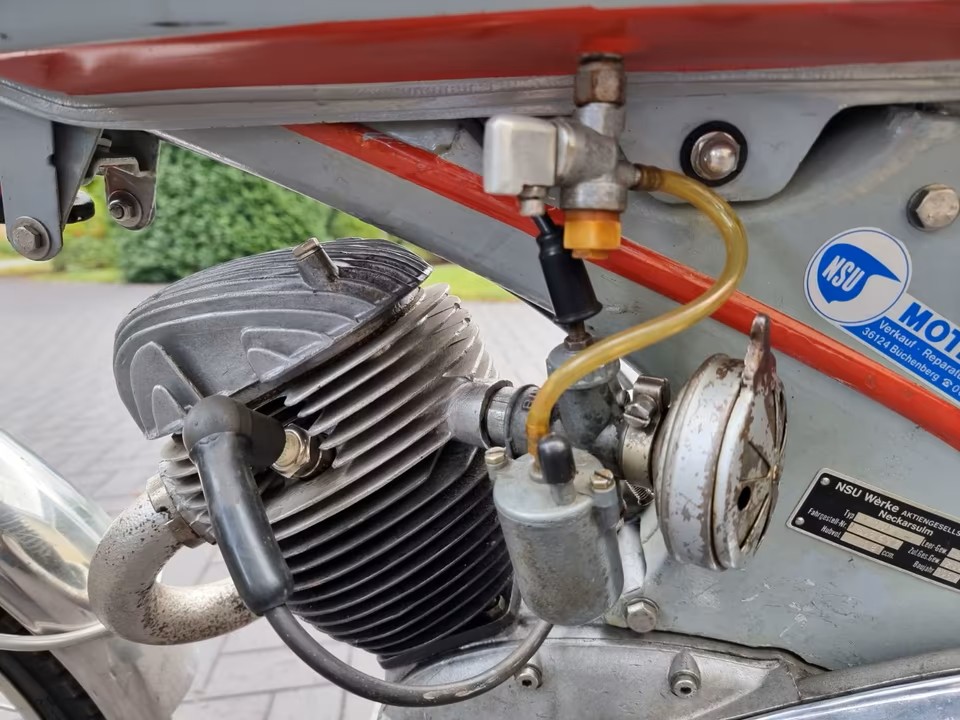

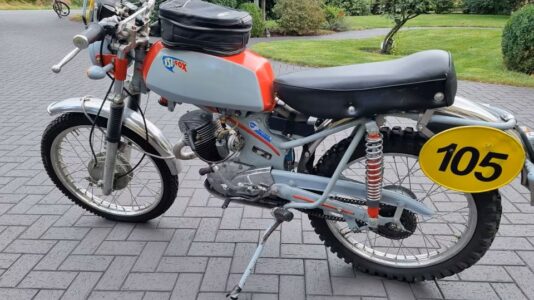

Aus KRADBLATT, Ausgabe 8/2023

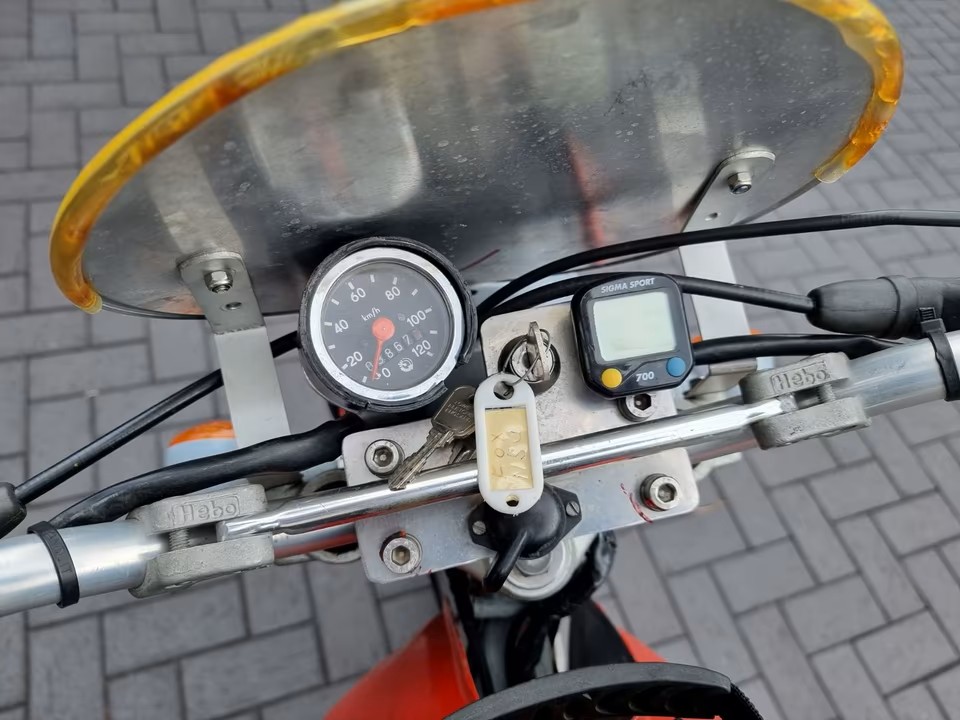

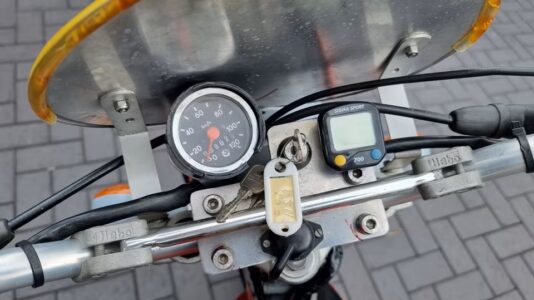

über eine NSU-Fox mit E-Motor
Quelle: KB Archiv
-------------------------------------------------------------------------------------
Aus OLDTIMER PRAXIS, Ausgabe 04/2000
Quelle: OP Archiv

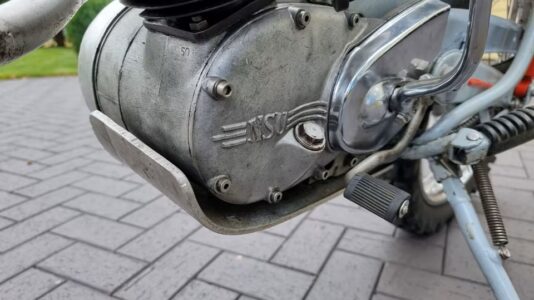

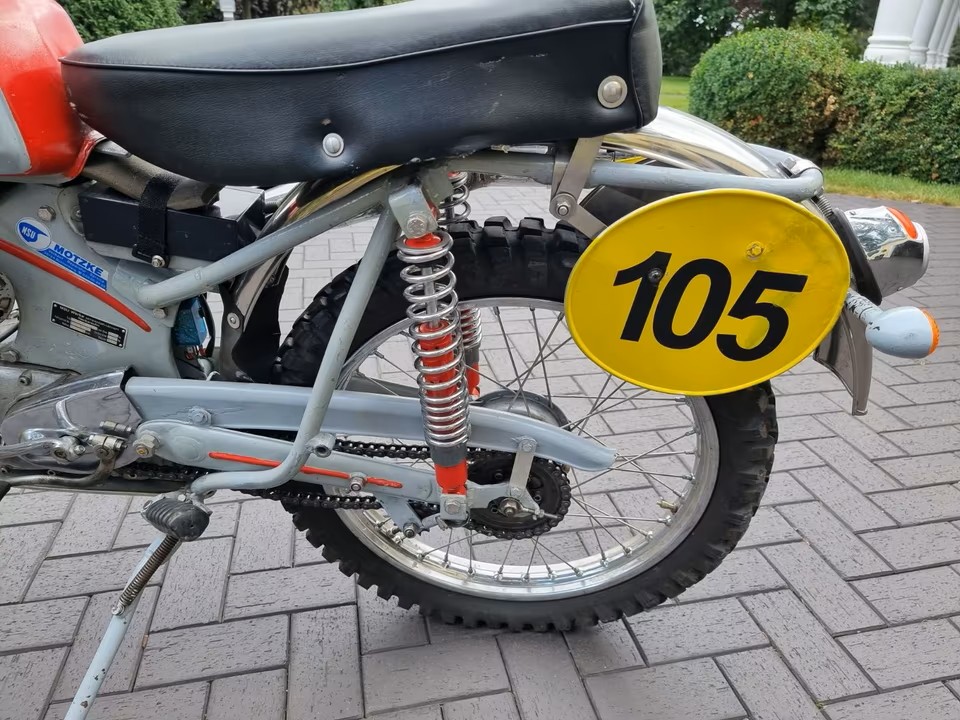

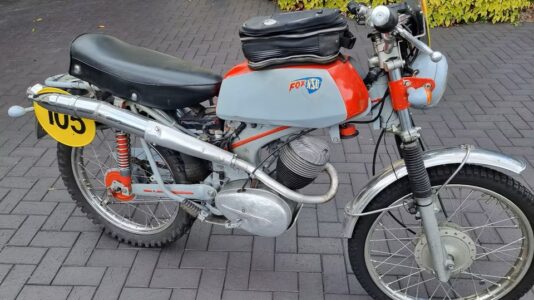

Quelle: Kleinanzeigen 05.09.2026
-------------------------------------------------------------------------------------
Technik Museum Sinsheim, mein Besuch in 2017:

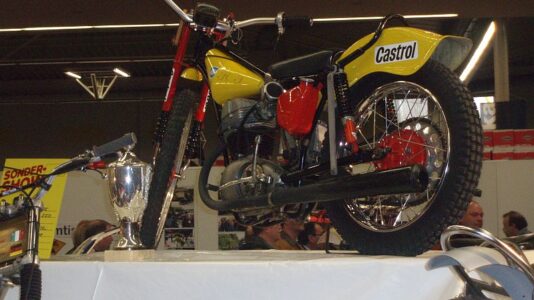

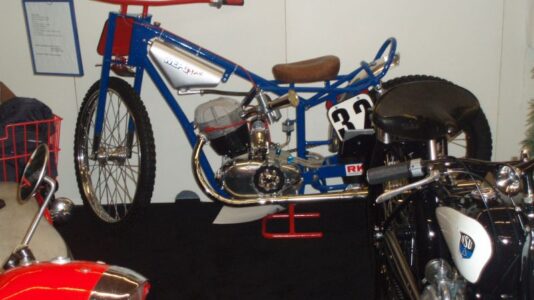

NSU OSL 251 Steher Motorrad
Fotoquelle: Privatarchiv
-------------------------------------------------------------------------------------
Rennsportmuseum Hockenheim, mein Besuch in 2017:
Sportkonsul
Fotoquelle: Privatarchiv
Die Sportkonsul fällt m. E. eigentlich mehr in die Rubrik "Kuriosität"
Sportkonsul
Fotoquelle: Internet
-------------------------------------------------------------------------------------
Konsulumbau auf Königswelle
Quelle: Internet
-------------------------------------------------------------------------------------
Bei meiner Museum Rundtour 2017 (Speyer, Hockenheim, Sinsheim) habe dieses niedliche Quickly Gespann mit Korbkinderwagen in Sinsheim fotografiert.
Sollte irgendjemand so ein Projekt realisieren wollen, mein originaler Korbkinderwagen aus 1953 steht "ungenutzt" in meiner Werkstatt herum.
Ich würde ihn für "kleines" Geld zur Verfügung stellen
Fotoquelle: Privatarchiv
-------------------------------------------------------------------------------------

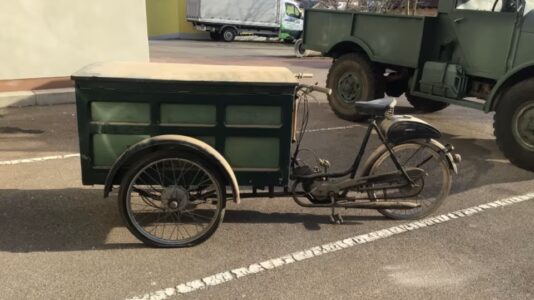

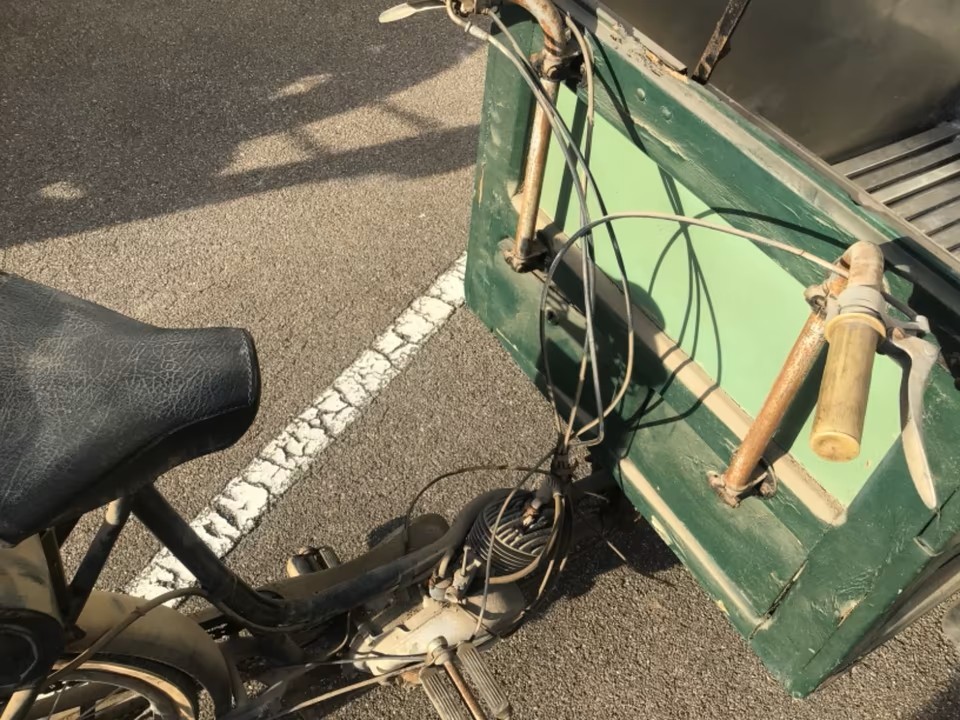

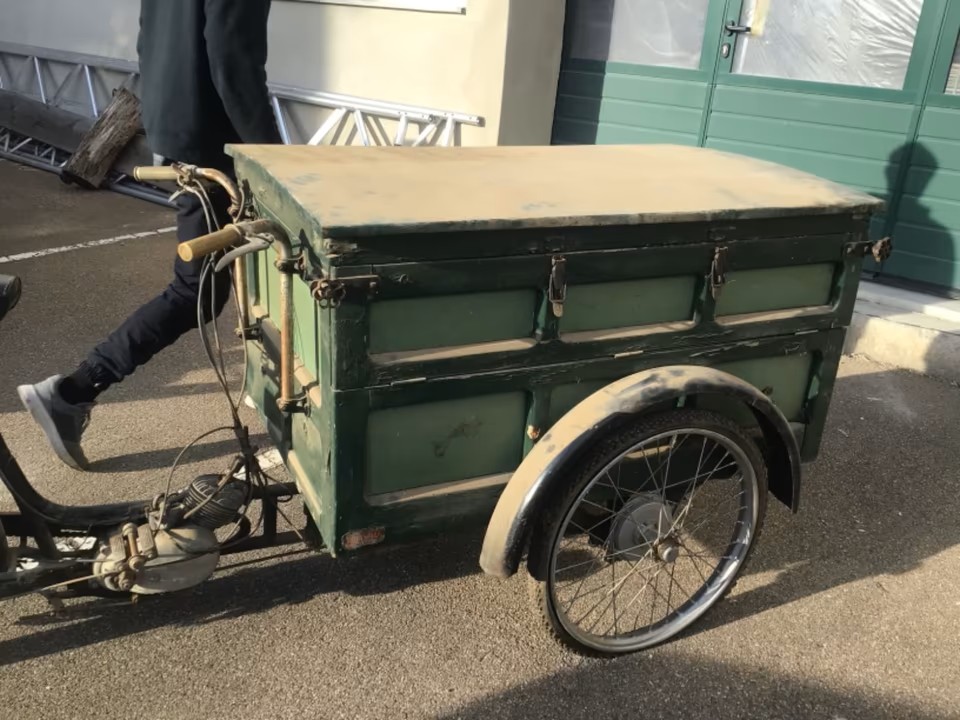

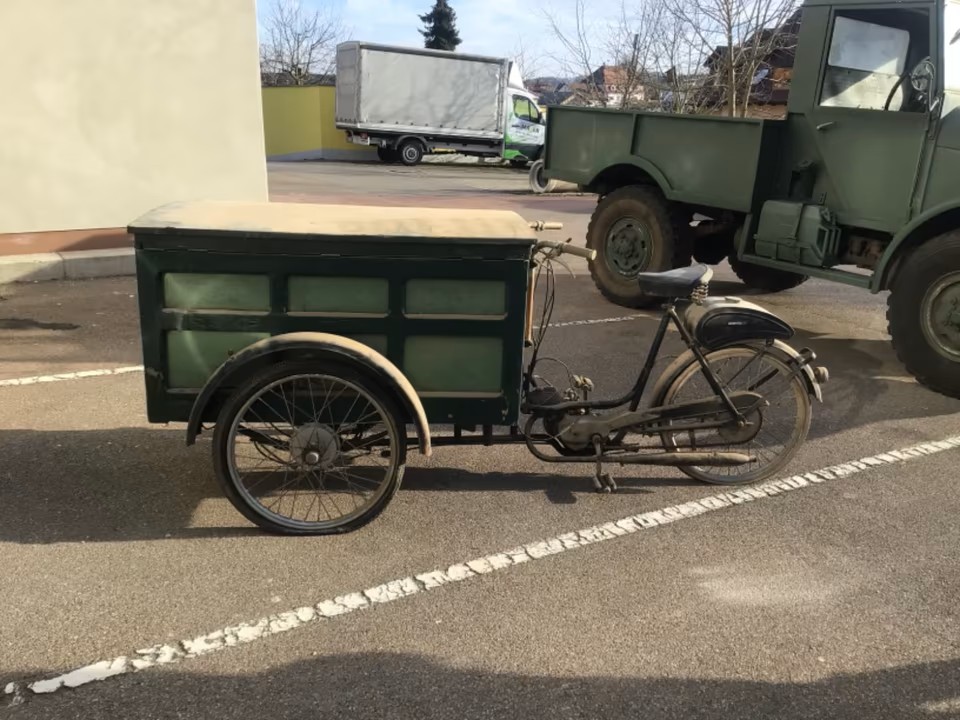

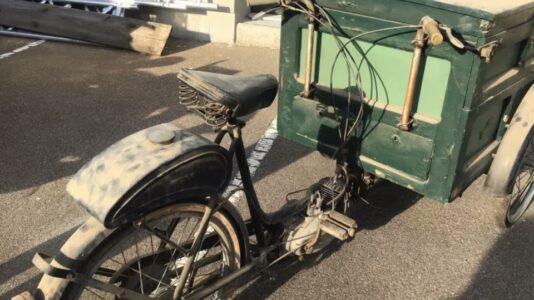

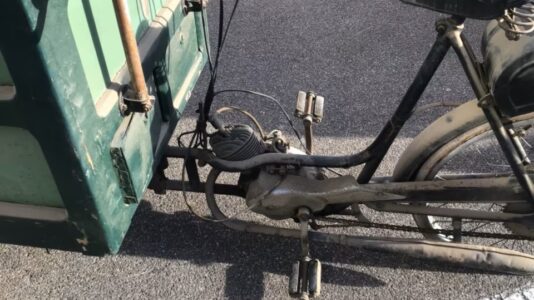

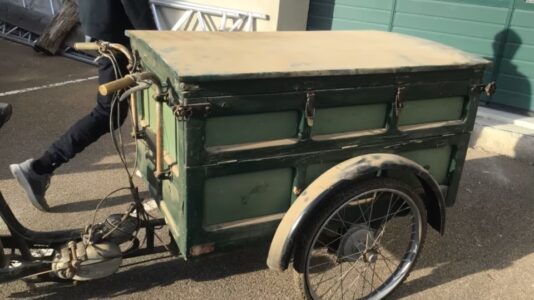

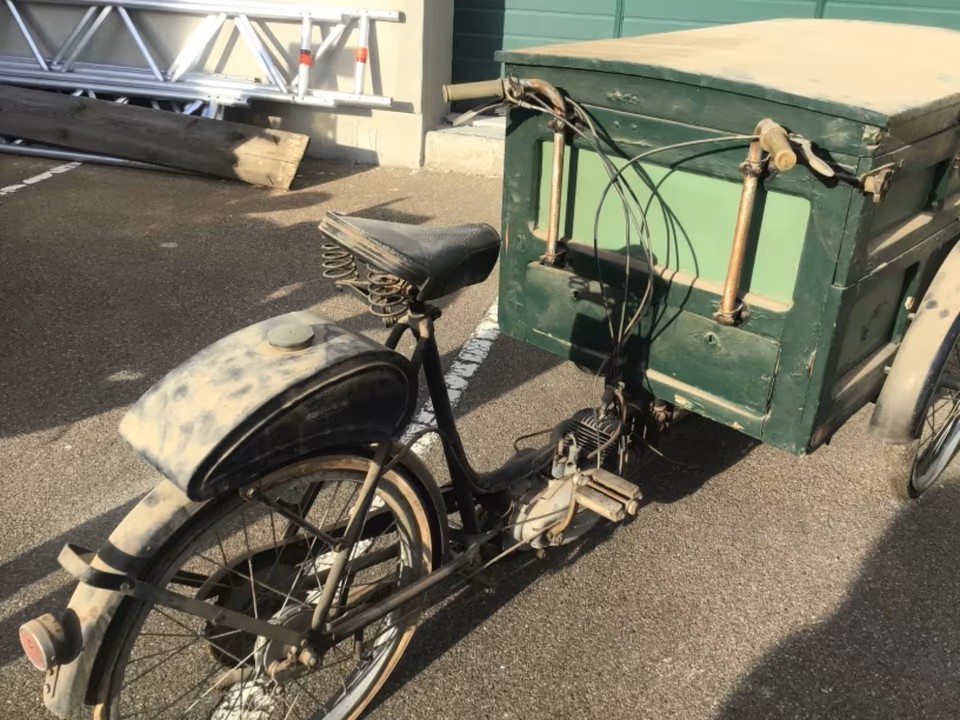

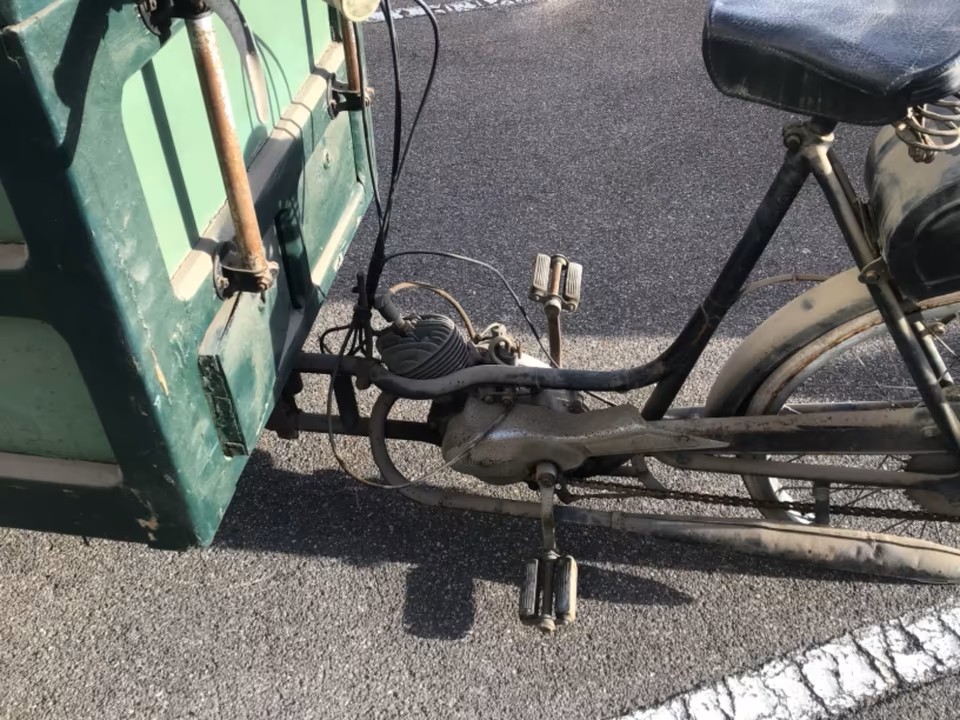

Quickly Lastendreirad, ein (angeblich) originaler, italienischer Eiswagen
Quelle: Kleinanzeigen 04.09.2026
-------------------------------------------------------------------------------------

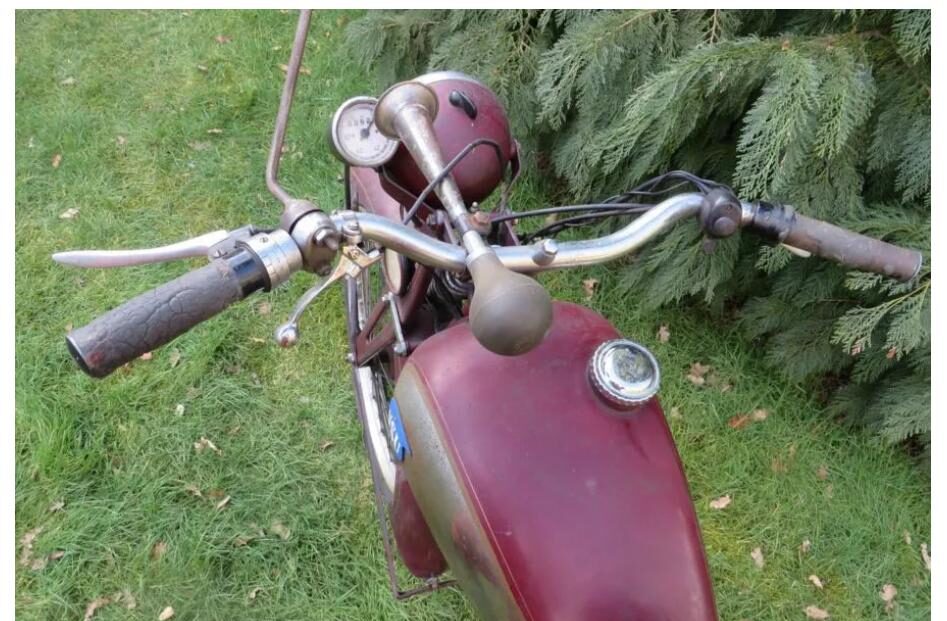

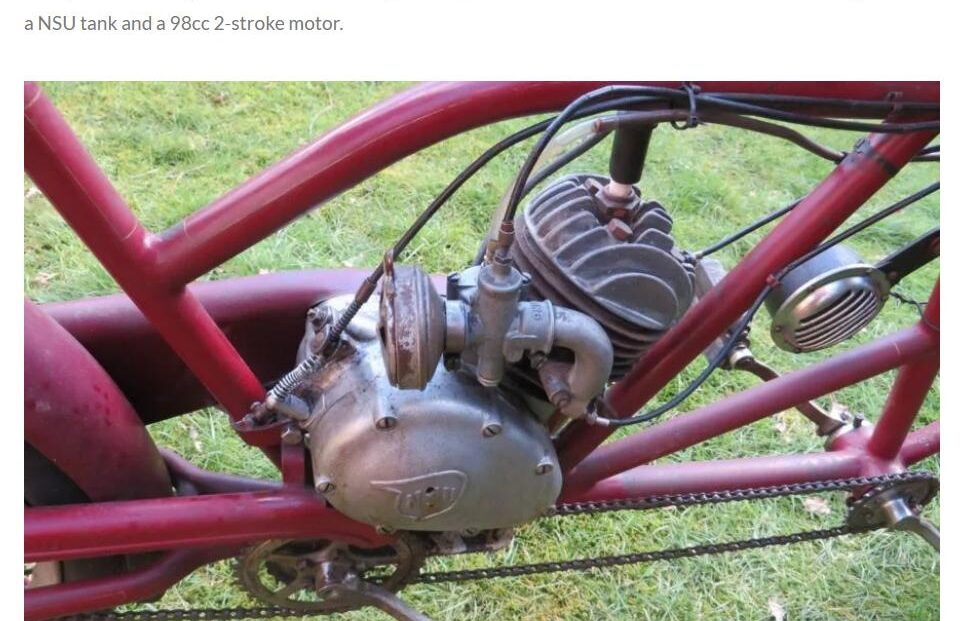

Quick Tandem
Quelle: Internet
-------------------------------------------------------------------------------------
Aus MOTORRAD CLASSIC, Heft 1/1994
über einen NSU-Max Eigenbau
Quelle: Privatarchiv
-------------------------------------------------------------------------------------

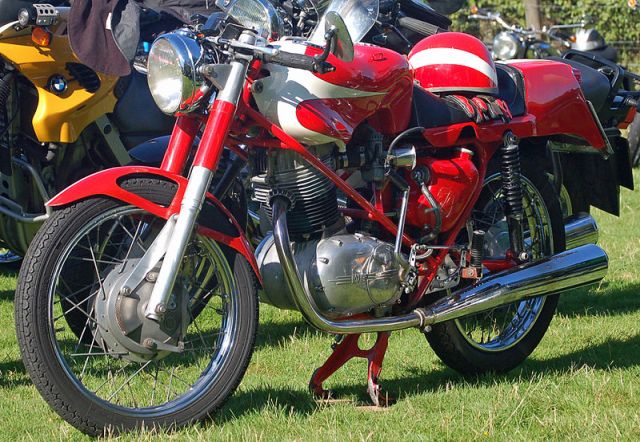

Max Motor im Gilera Fahrwerk
Quelle: Internet
-------------------------------------------------------------------------------------
Max Motor in einem italienischen Fahrwerk
Quelle: Internet
-------------------------------------------------------------------------------------
Max Motor im DKW Fahrwerk
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Max Motor im Puch 250 SG Fahrwerk
Quelle: Internet
-------------------------------------------------------------------------------------
Max Motor im Horex Fahrwerk
Quelle: Internet
-------------------------------------------------------------------------------------
Max Motor im BMW R 26 Fahrwerk.
Gefunden in einem älteren Heft Das MOTORRAD
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
OSL 351 Haarnadel-Motor im Norton Fahrwerk
Quelle: Internet
-------------------------------------------------------------------------------------
Aus COSTUMBIKE online, Ausgabe 28. Dezember 2021
über die Konsul Umbauten des Horst Heiler
Quelle: CB Archiv
-------------------------------------------------------------------------------------

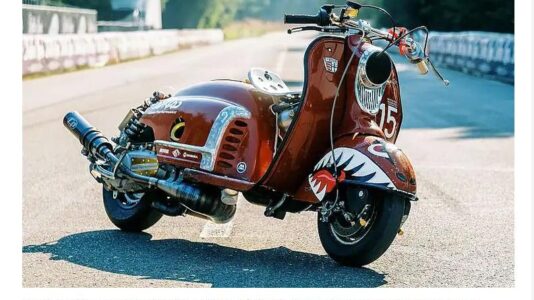

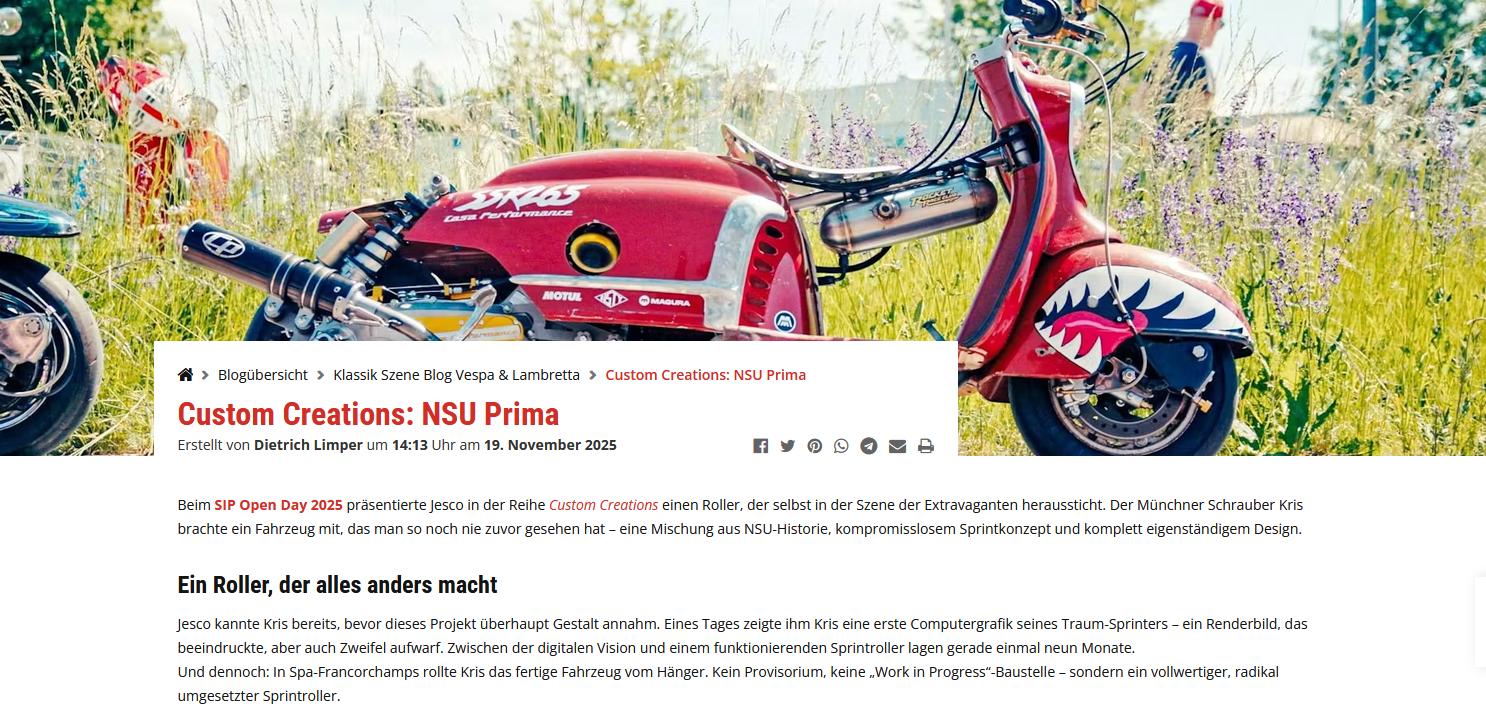

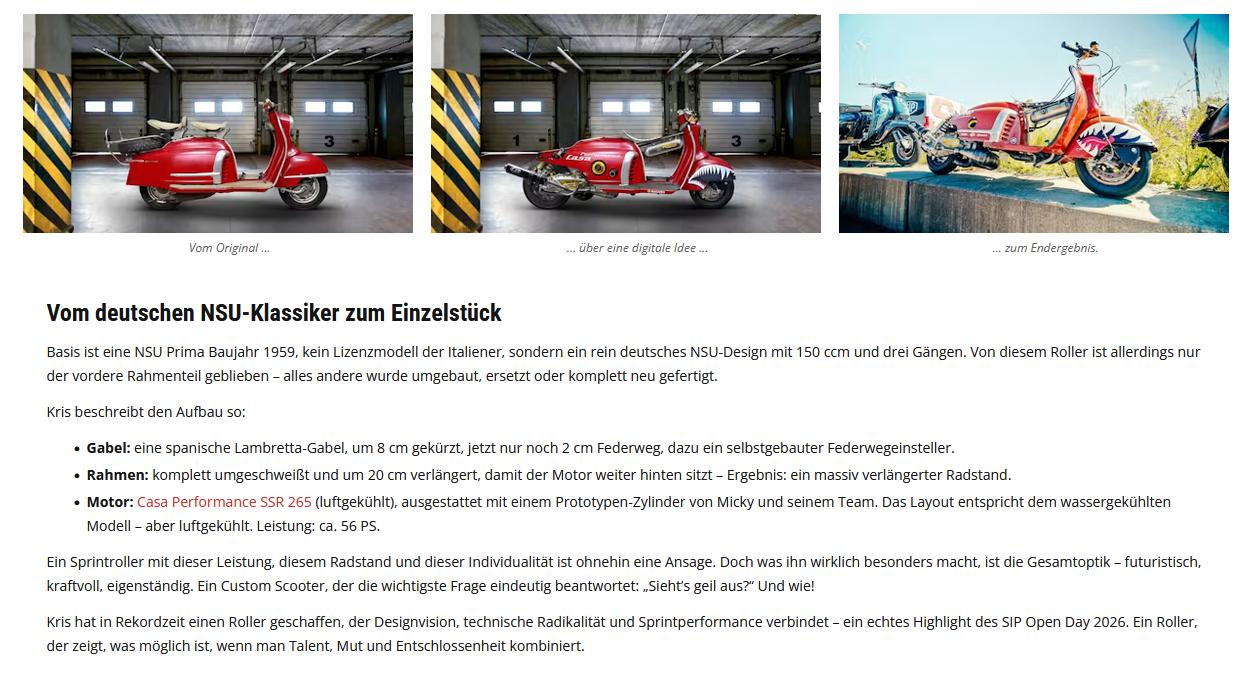

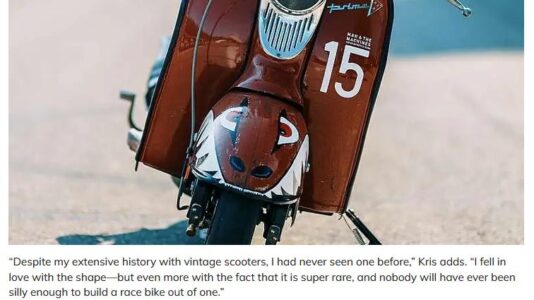

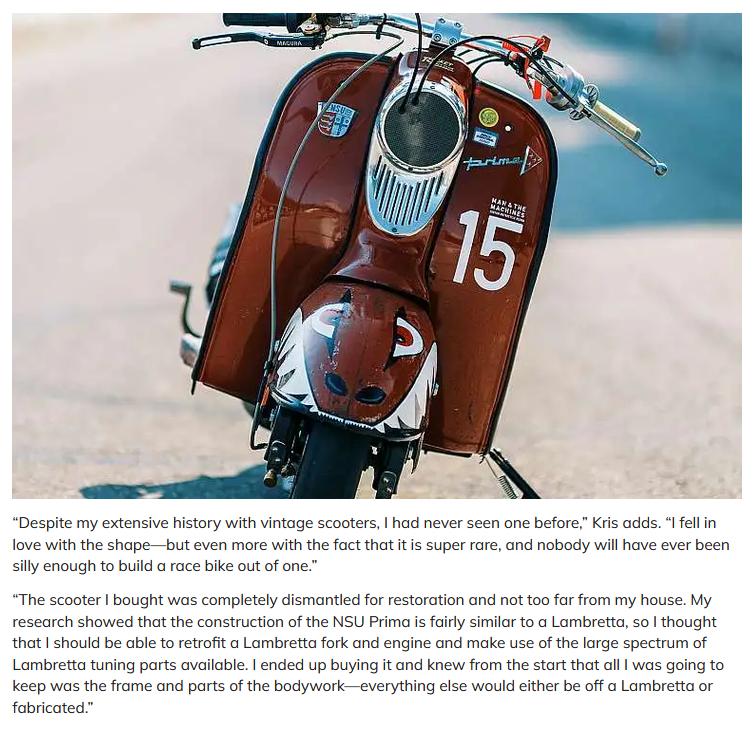

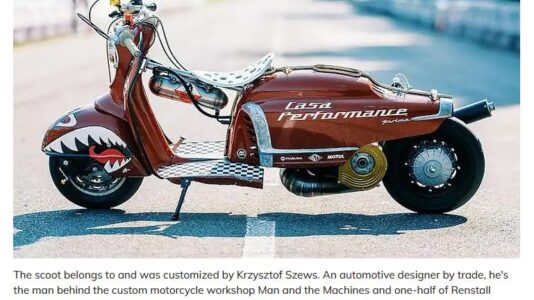

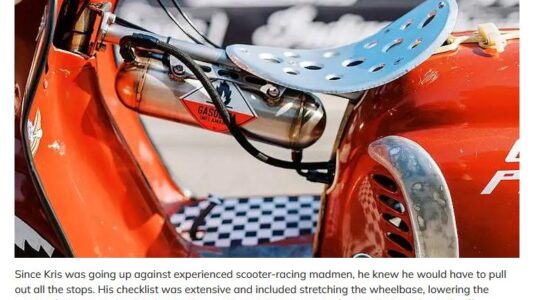

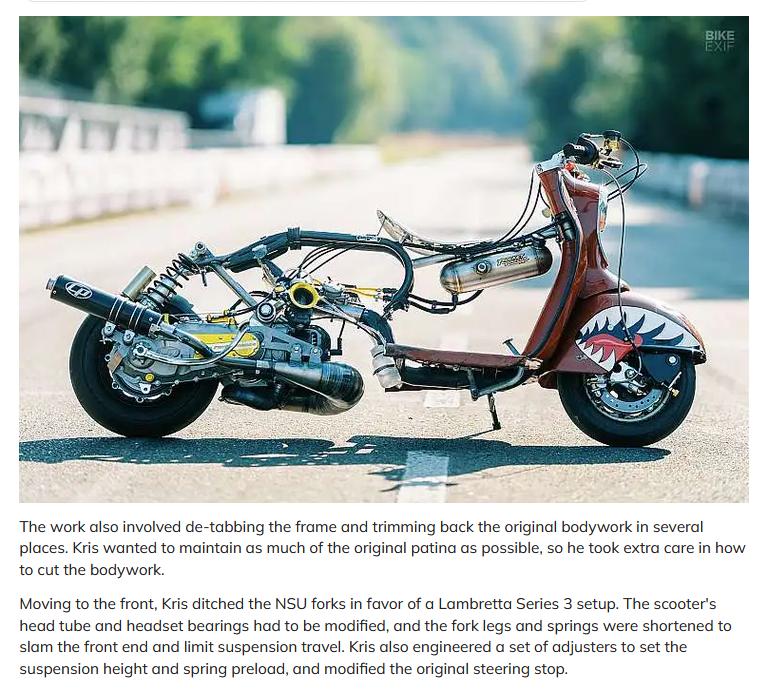

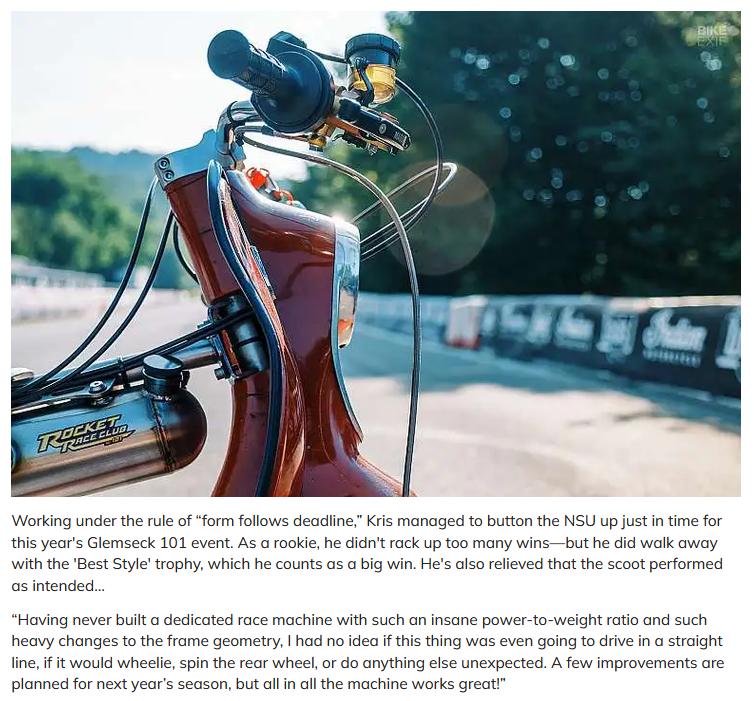

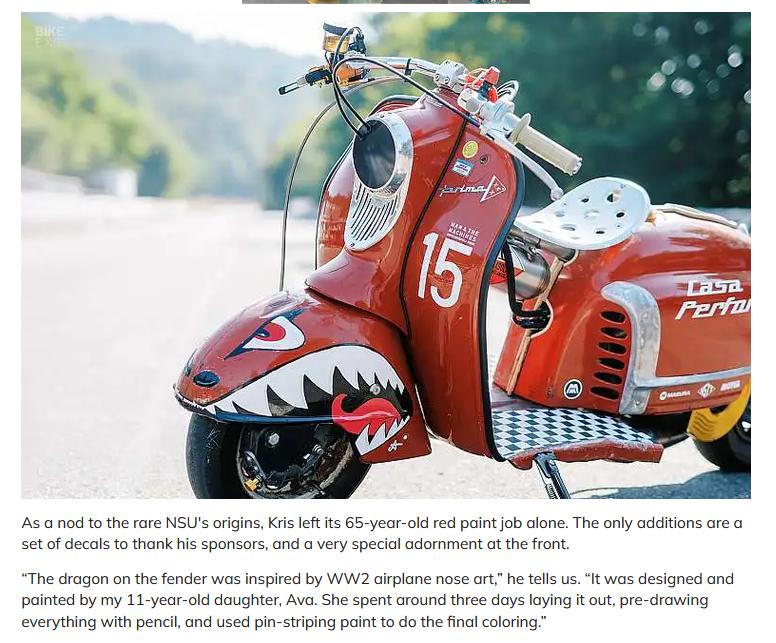

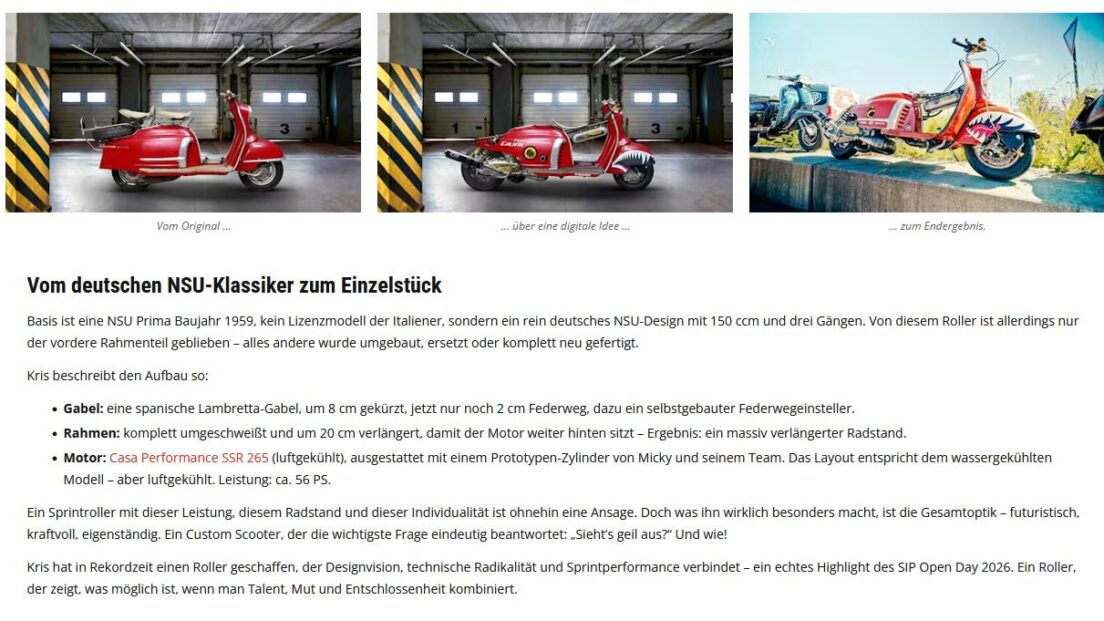

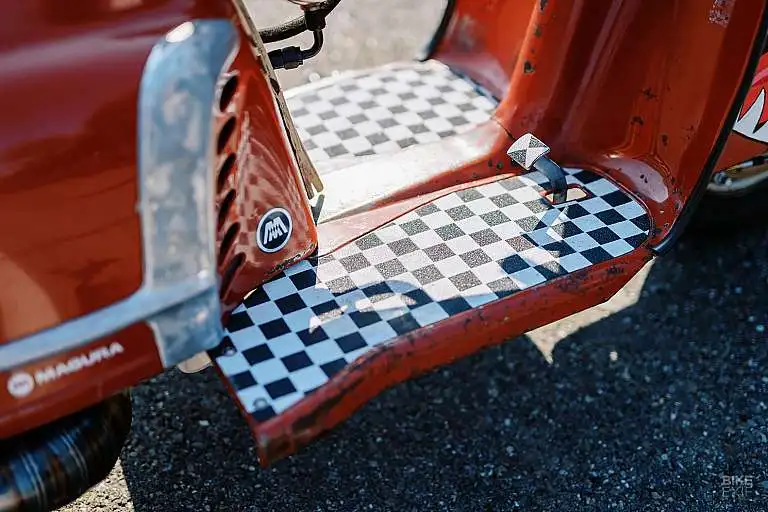

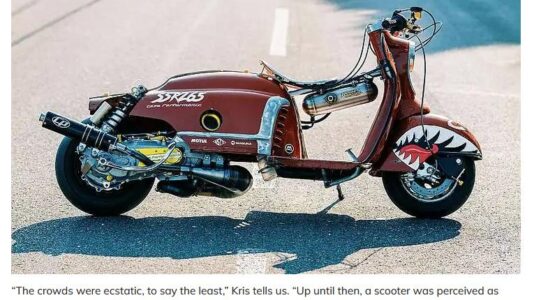

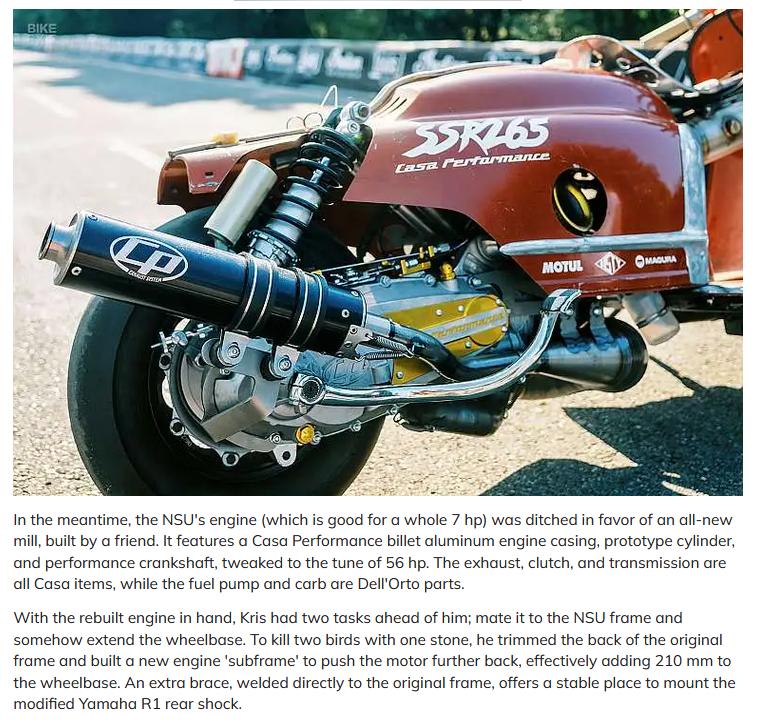

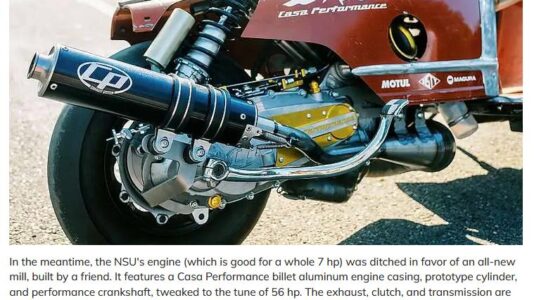

Extrem Umbau NSU Prima
Quelle: https://www.sip-scootershop.com/de/blog/custom-creations-nsu-prima_p5465
Quelle: https://www.bikeexif.com/nsu-drag-racing-scooter
-------------------------------------------------------------------------------------
Mein Max 16" Gespann:
1981 entstand mein 16” Max-Gespann mit LS 200 SW-Rahmen und Carell Kunststoffboot.
Erste Vorstellung beim TÜV Moabit. Der TÜV Beamte verlangte, zu recht, einen Tachoabgleich zu den kleineren Räder, ansonsten sähe er kein Problem, die Räder eintragen zu können. Also zum nächsten VDO-Dienst und den Tacho neu abgleichen lassen. Beim nächsten Termin frage ich ihn, ob er mir auch das Kunststoffboot eintragen könnte. Er fragte natürlich nach einem Materialgutachten, das ich aber nicht hatte. Freundlicherweise verwies er mich an einen Kollegen beim TÜV Spandau, der sich die Angelegenheit mal ansehen sollte. Dieser Kollege stellte sich als Spezialist für die Abnahme von Autos mit Kunstoffkarosserien dar, siehe dazu auch:
Letztendlich habe ich den Eintrag bekommen mit der lapidaren Begründung, dass das Seitenwagenboot wie ein Autocabrio anzusehen wäre und dafür gäbe es Ausnahmeregeln.
-------------------------------------------------------------------------------------
Mein "Rennerle":
Titelbild aus Das MOTORRAD, Heft 8/1958.
Beim Sichten meines Zeitschriftenarchivs ist mir eine gewisse Ähnlichkeit zwischen dem Tank auf dem Titelbild und dem Tank von meinem "Rennerle" aufgefallen. Im Heft gab es leider keinen weiteren Hinweis zur abgebildeten Max. Ich hatte meinen Tank damals in Berlin vom ehemaligen Schrauber von dem Rennfahrer Horst Lahfeld bekommen mit dem Hinweis, dass dieser von einer von Lahfeld gefahrene Max stammen sollte. Erst vor einigen Jahren stolperte ich über die Homepage von HL und schickte ihm eine Foto mit der Bitte eines Kommentars. Leider stellte sich heraus, dass der Tank auf keinen Fall aus dem Fundus von HL stammen würde. Die Herkunft wird wohl immer ein Geheimnis bleiben.
Stand 09.05.2025:
In der Homepage von HL habe ich dieses Foto von seiner damaligen Max gefunden:
Habe im Internet nachfolgendes Foto gefunden. Die Tankform entspricht der HL Max in obigem Foto:
-------------------------------------------------------------------------------------
Meine Geländemax:
Schon aufgefallen, dass an meinem Gelände-Gespann Langschwinghebel verbaut sind?
Nun, der Grund ist einfach zu erklären. Vor vielen Jahren las ich in einem Bericht über die Geländemax, dass NSU u. a. mit Langschwinghebeln experimentiert hat. Da dachte ich doch sofort, das kann ich auch. Da zu dieser Zeit eine Horex Imperator mit Langschwinge bei mir in der Werkstatt stand, wurde diese zunächst untersucht und siehe da, die Hebel könnten passen. Also auf dem nächsten Teilemarkt die Schwinghebel einer Resident bzw. Imperator besorgt und eingebaut. Die längeren Schwinghebel haben den enormen Vorteil den Nachlauf zu verkleinern, das Gespann fährt sich wesentlich "leichter" und kann mit dem kleinen Finger gelenkt werden. Ich kann bis heute nicht verstehen, warum NSU nicht damals mehr Mäxe für die schweren Geländewettbewerbe mit Langschwinghebeln umgerüstet hat.
Fotoquelle: Privatarchiv
-------------------------------------------------------------------------------------
Im harten Geländeeinsatz kam es gelegentlich zu Schäden an den Hinterradnaben durch ausgerissene Speichen. NSU experimentierte daher mit aufgeschrumpften Stahlringen auf den originalen Alunaben für die Speichenkopfaufnahme. Eine dieser seltenen Hinterräder ist an meinem Geländemaxgespann verbaut.
Fotoquelle: Privatarchiv
24.08.1954: Internes Schreiben über die Änderungen an der Geländemax
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Die Mini-Max:
Die "Mini-Max", ein Unikat. Fotografiert bei einem NSU-Treffen in Neckarsulm. Auf dem "Nummernschild" steht übersetzt sinngemäß folgendes:
Nur dieses eine Exemplar wurde anlässlich der “Automobilausstellung in Kopenhagen 1956” hergestellt. Das Motorrad wird in dem Buch erwähnt: “Motorräder die Geschichte machten: NSU MAX”.
Das Motorrad wurde in Seeland/DK gefunden, der Beiwagen in Arhus/DH.
Zusammengestellt und restauriert durch den jetzigen Besitzer.
Fotoquelle: Privatarchiv
-------------------------------------------------------------------------------------
OSL Umbau:
In der schon unter NSU Events gezeigten 251 OSL war vermutlich diese Gabel eingebaut oder doch eine "schnöde" DKW Gabel?
(das Fahrwerk ist inzwischen verkauft)
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Max mit Horex Gabel:
Hinweis in eigener Sache. Es gibt zwei verschiedene Horex Gabeln. Die ersten Gabeln hatten ein dünnes Lenkrohr und passten in den Max Steuerkopf. Die zweiten, stärker dimensionierten Gabeln (empfehlenswert) hatten einen dickeres Lenkrohr. Hier musste der Steuerkopf aufgebohrt werden. Unser erster Umbau erfolgte während meiner Lehrzeit. Ich hatte mir aus der Materialausgabe übers Wochenende einen passenden, leicht konischen Fräser ausgeliehen. Mit einer selbstgebastelten Winde haben wir zu Zweit einen Rahmen aufgebohrt. Einer klemmte den Rahmen zwischen den Beinen fest und der Zweite drehte händische den Fräser durch den Rahmen, immer abwechselnd. Reine Muskelkraft. Das ganze dauerte ziemlich genau eine Stunde und danach waren wir fix unf fertig.
Aus Das MOTORRAD, Heft 17/1965
über den Einbau einer Horex Regina Telegabel in eine NSU Max
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Aus Das MOTORRAD, Heft 9/1972,
Teil 1: Vom Unglück ein altes Motorrad geschenkt zu bekommen.
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Aus Das MOTORRAD, Heft 15/1972,
Teil 2: Vom Unglück ein altes Motorrad geschenkt zu bekommen.
Quelle: Privatarchiv
-------------------------------------------------------------------------------------
Irgendwie gelangte das Fahrwerk, der in Heft 9/1972 beschrieben Max, in meinen Besitz.
Im Hintergrund eine Habermann "Monster" Verkleidung passend für die Max.
Fotoquelle: Privatbesitz
-------------------------------------------------------------------------------------
Umbauten 4-Zylinder:

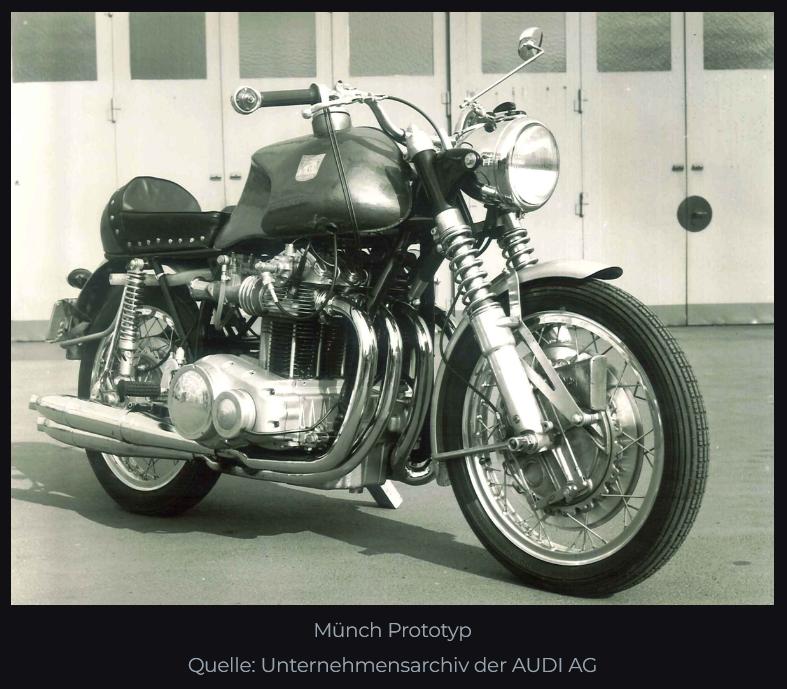

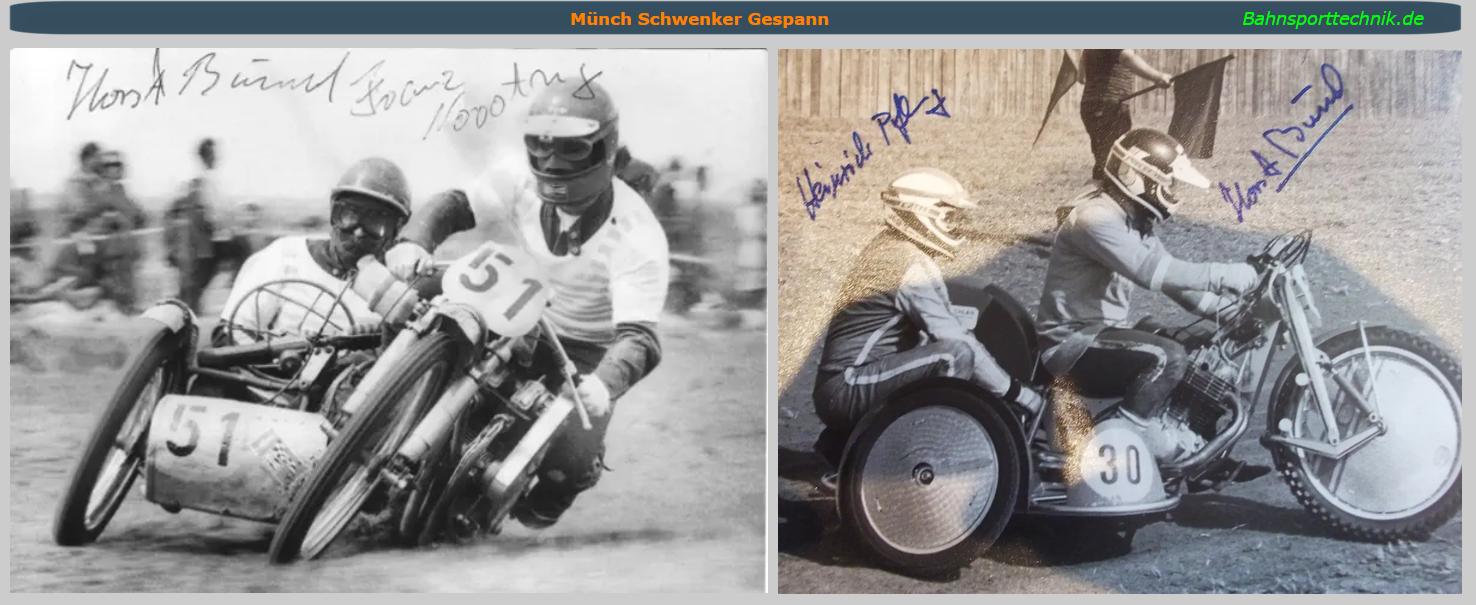

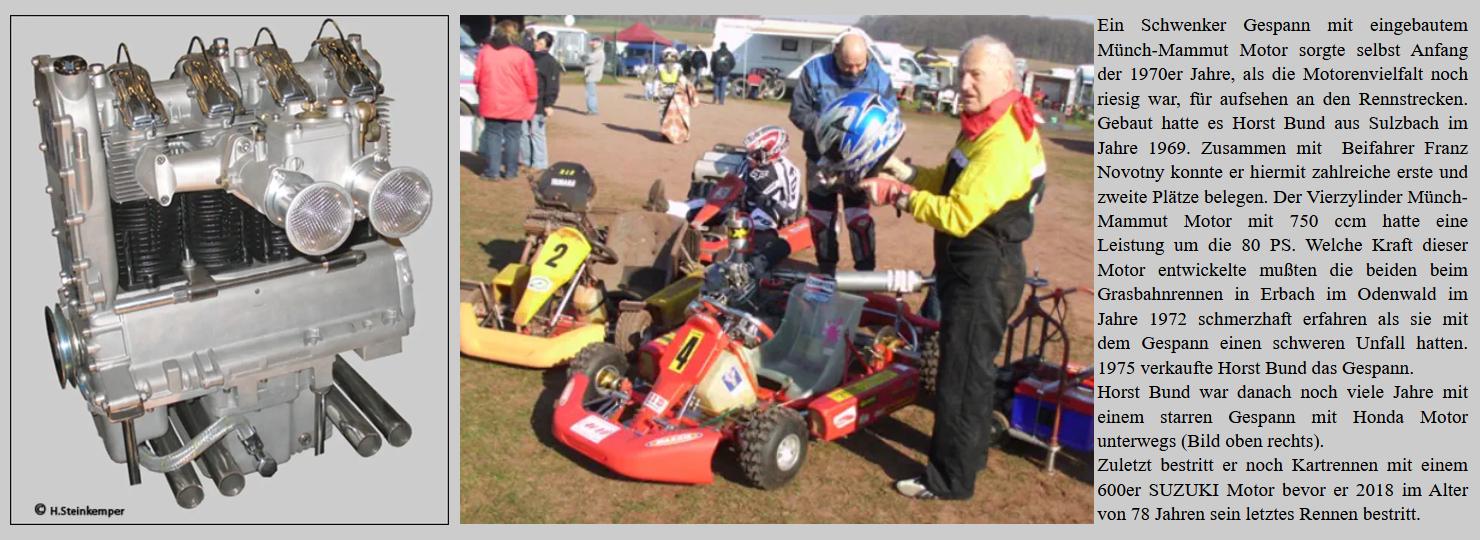

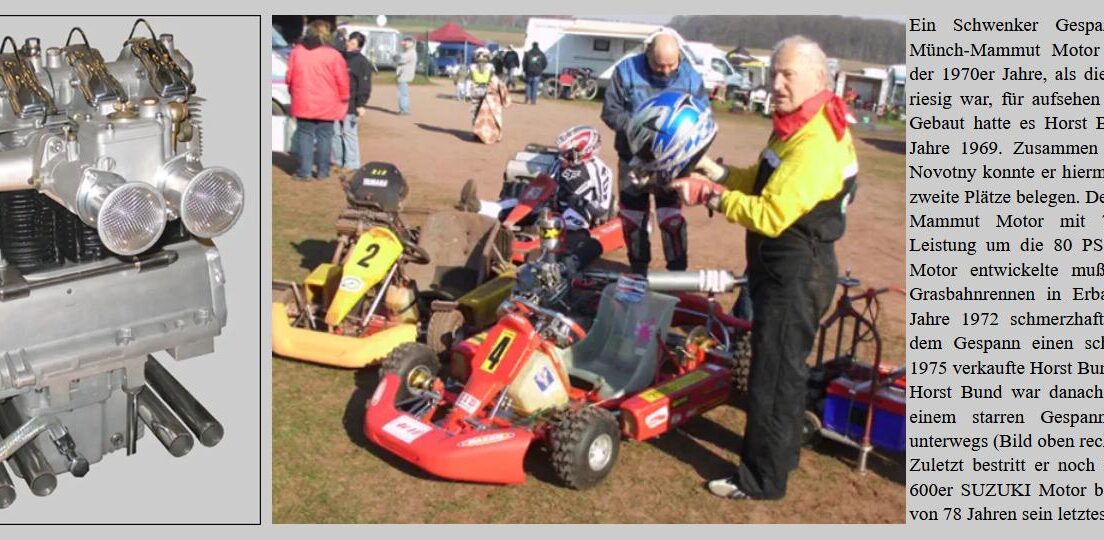

Münch Mammut:
Über die Münch Mammut und deren Nachfolger ist fast alles im Internet zu finden,
siehe auch mein Film über die Münch Sonderausstellung in Speyer/Sinsheim 2017
in Garagien-TV NSU.
Internetseiten dazu z. B.:
https://muench-4-club.de/
http://www.winni-scheibe.com/ta_marken/muench/muench.htm
-------------------------------------------------------------------------------------

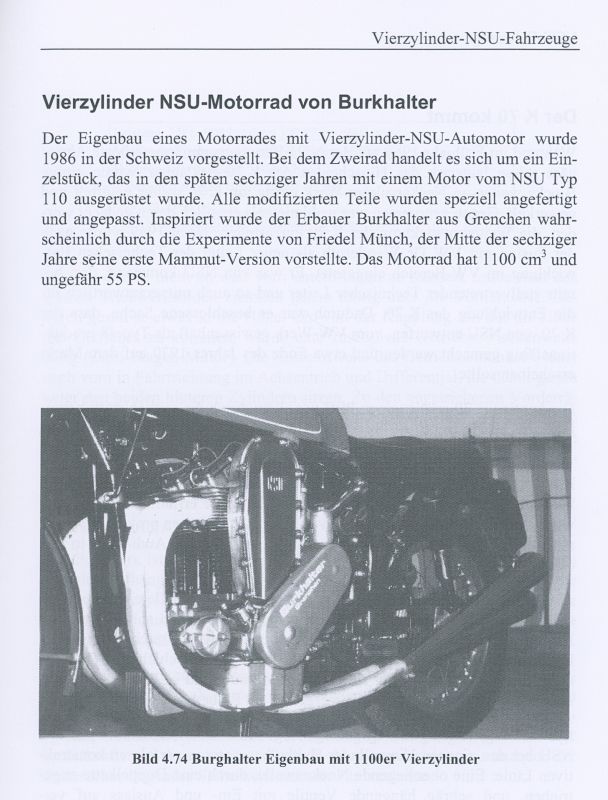

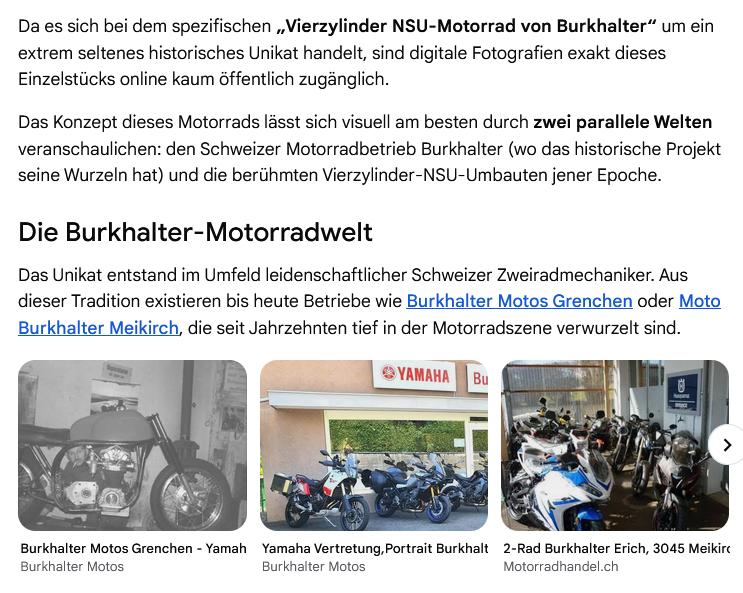

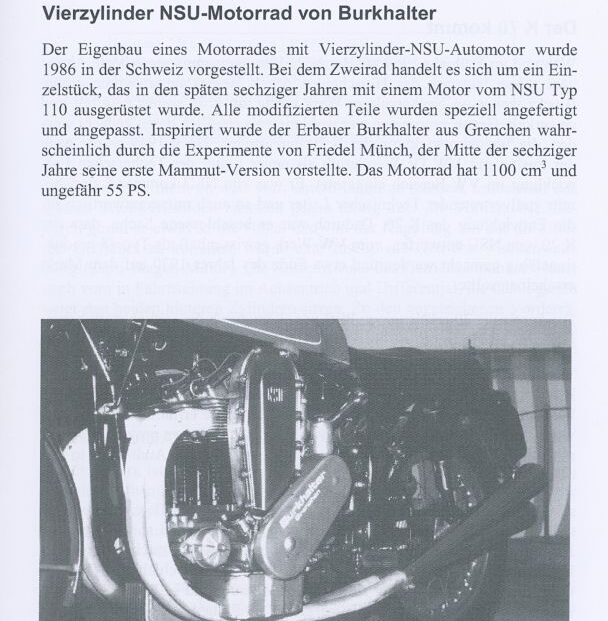

Die Burghalter NSU/Schweiz:

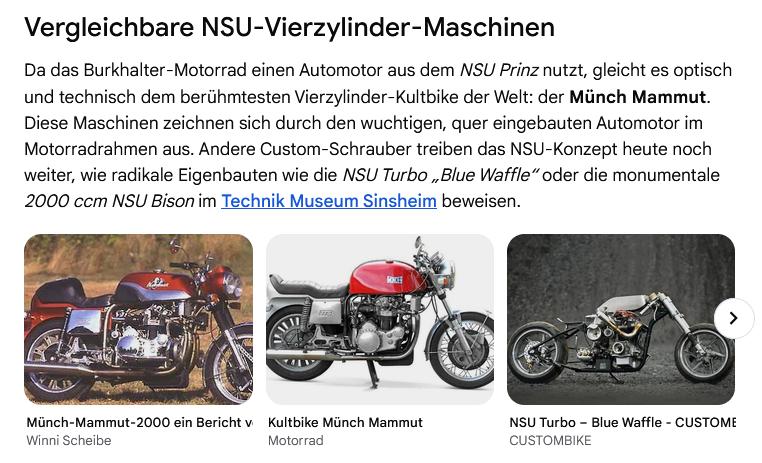

Übersicht mit Google KI
Aus dem Buch NSU, Fahrzeuge, Prototypen und Eigenbauten
von Gerhard Geiling
-------------------------------------------------------------------------------------

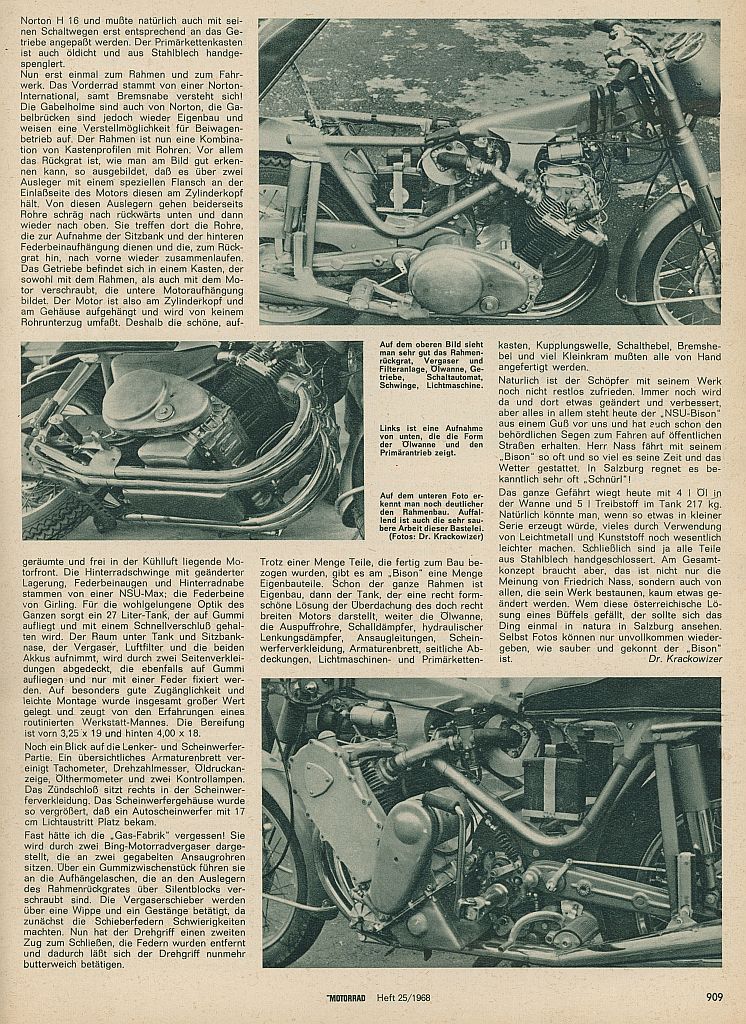

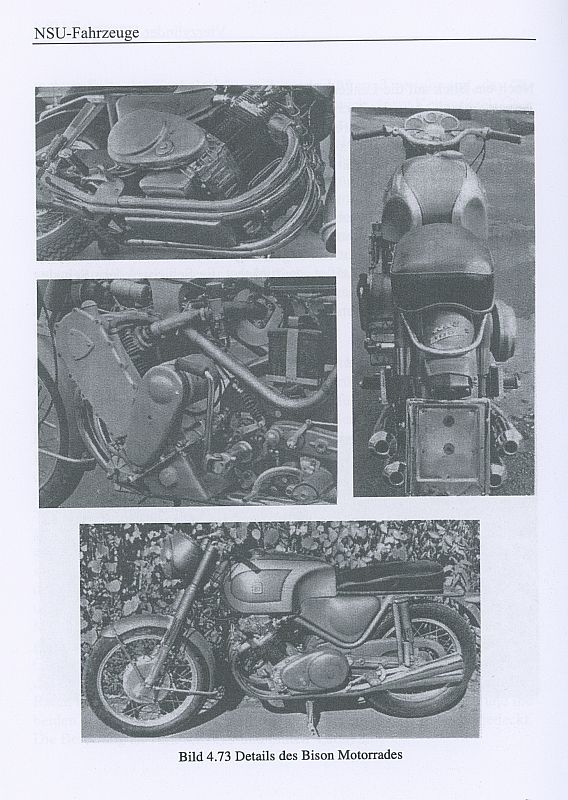

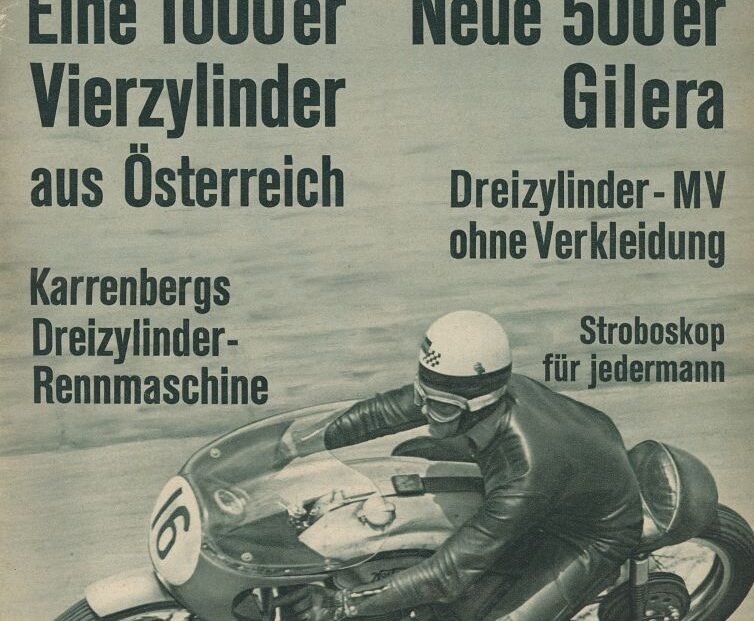

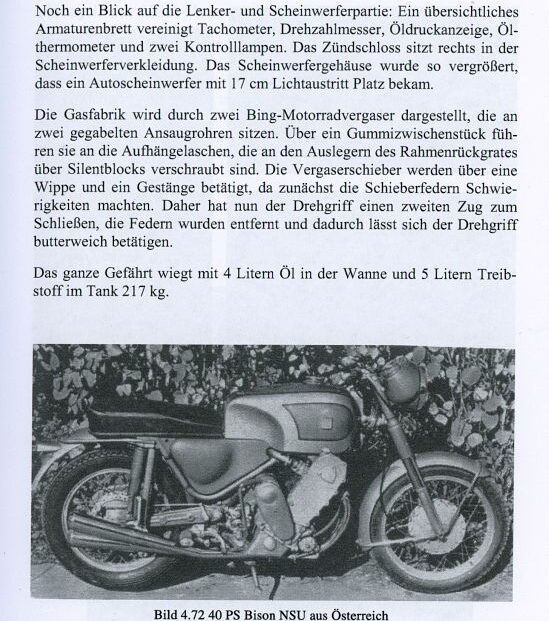

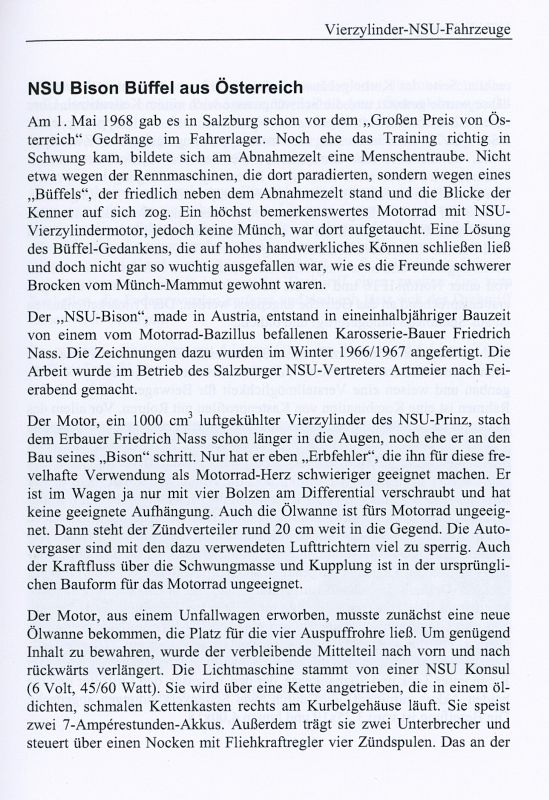

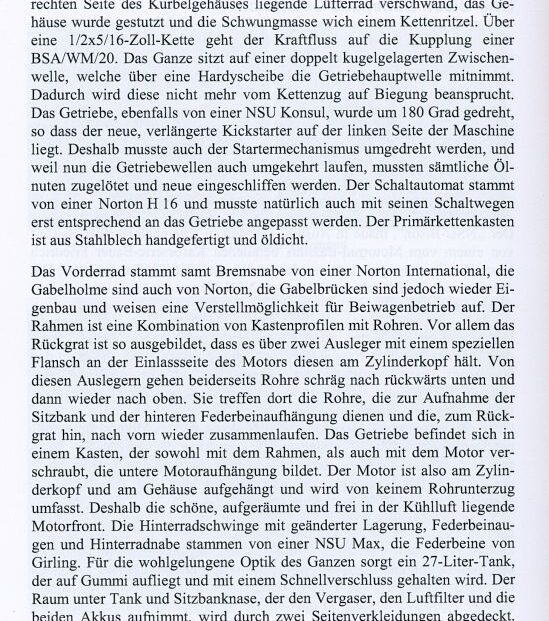

NSU-Bison/Österreich:

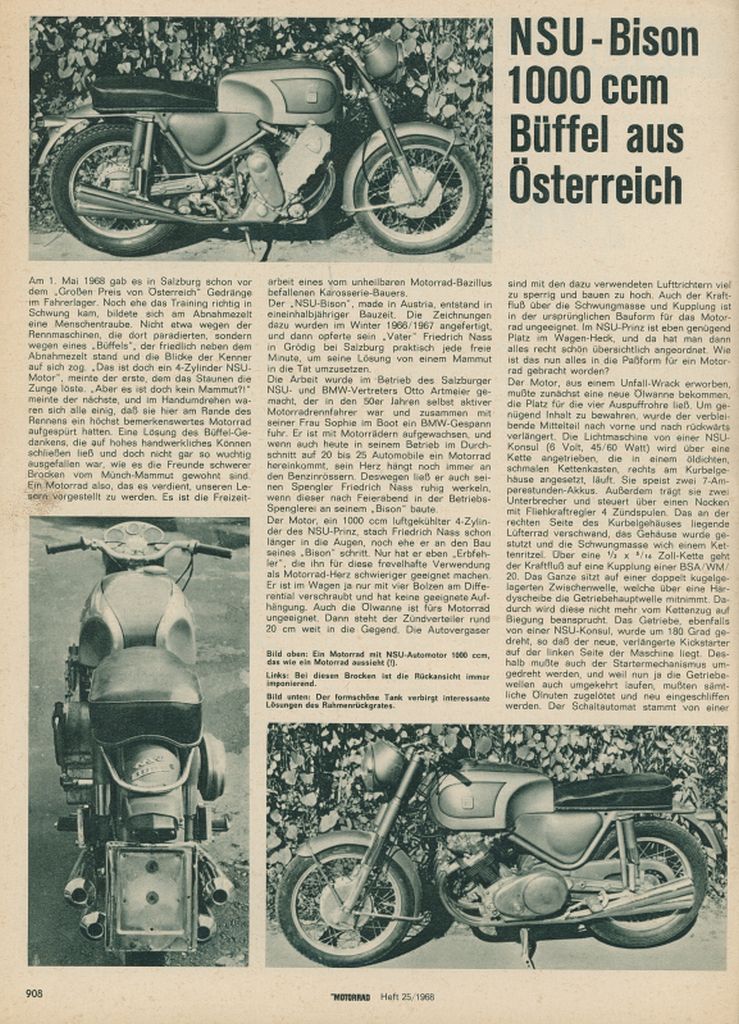

Aus Das MOTORRAD, Ausgabe 14. Dezember 1968
Quelle: Privatarchiv
Aus dem Buch NSU, Fahrzeuge, Prototypen und Eigenbauten
von Gerhard Geiling
-------------------------------------------------------------------------------------

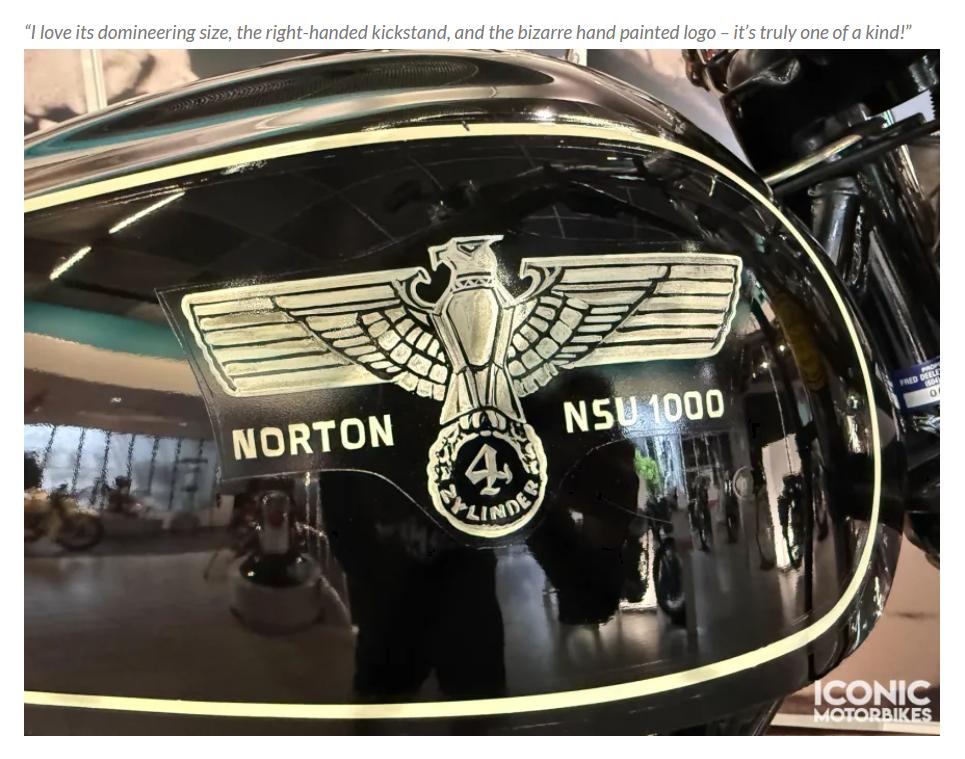

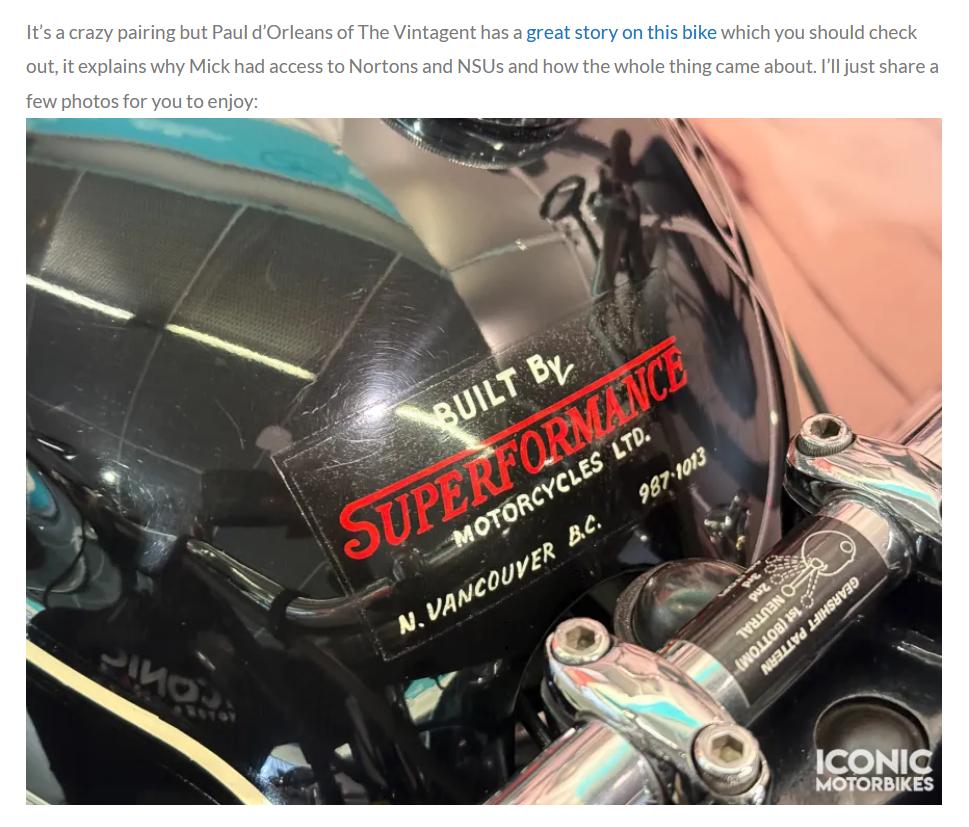

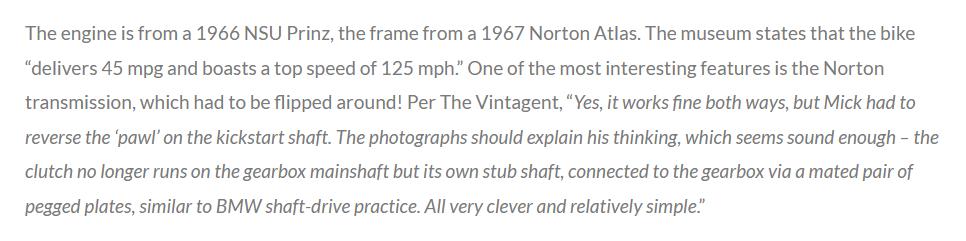

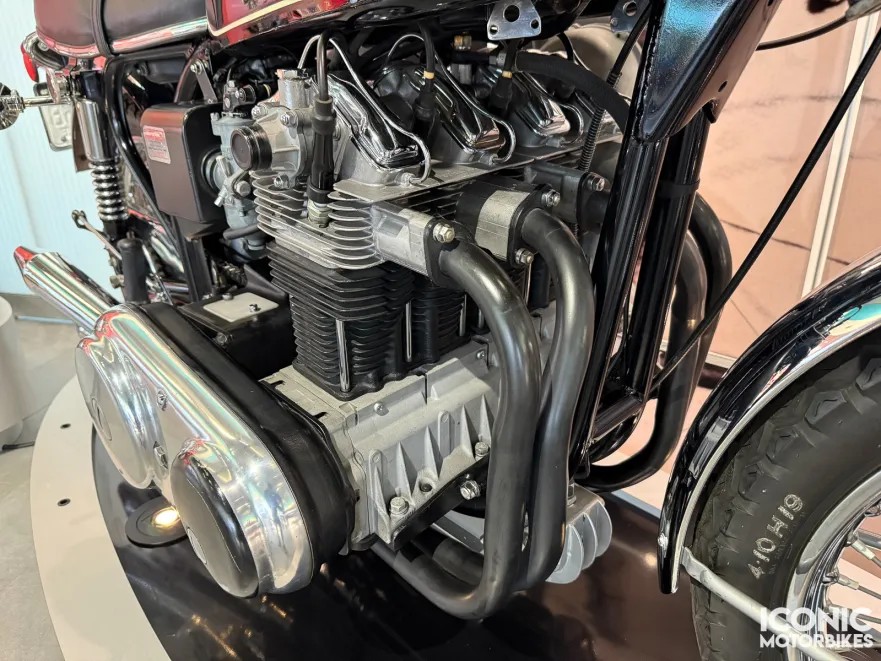

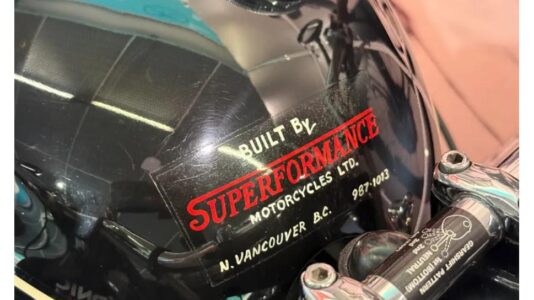

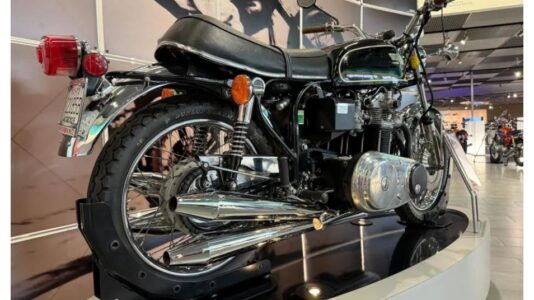

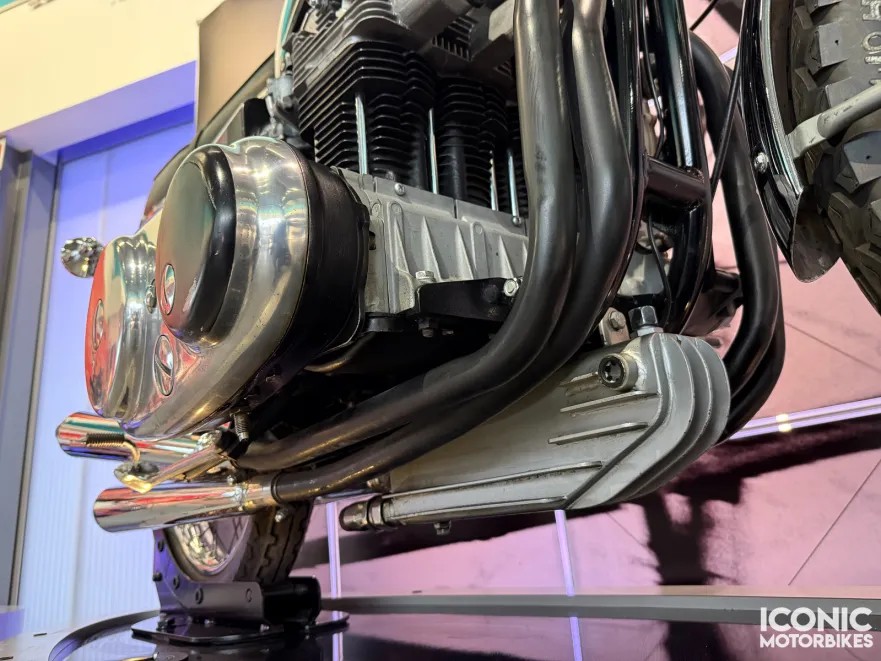

Norton-NSU Spezial/Kanada:
Aus Bike urious, Ausgabe 22. Juni 2025
Quelle: Internet
-------------------------------------------------------------------------------------

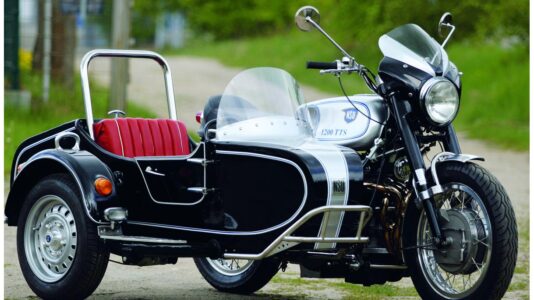

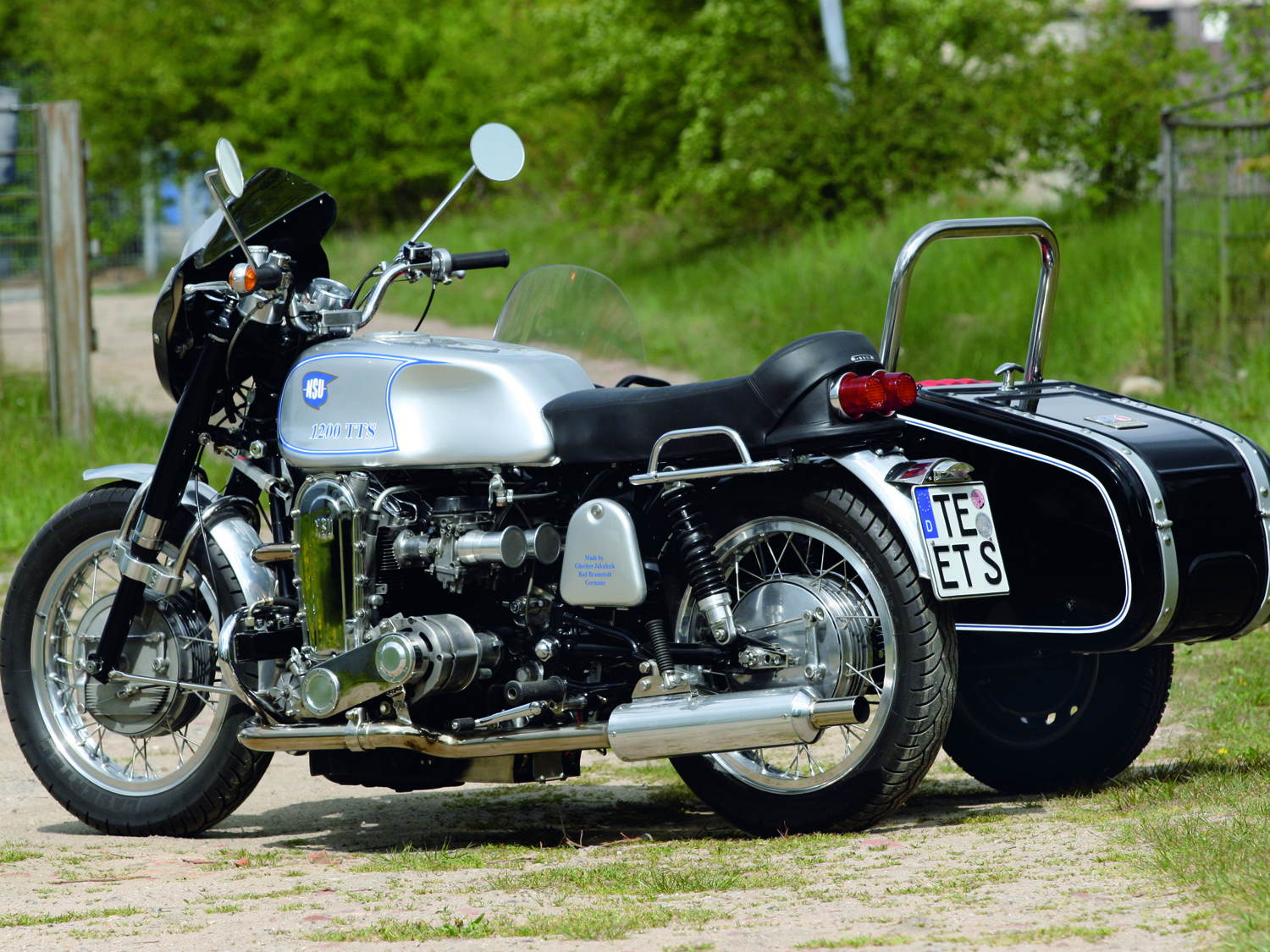

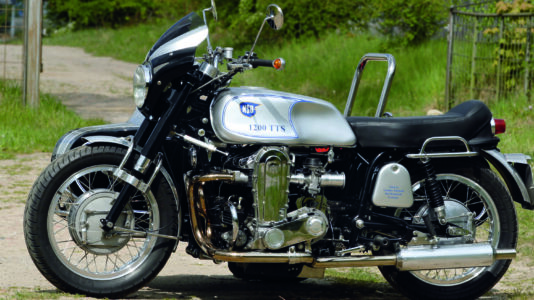

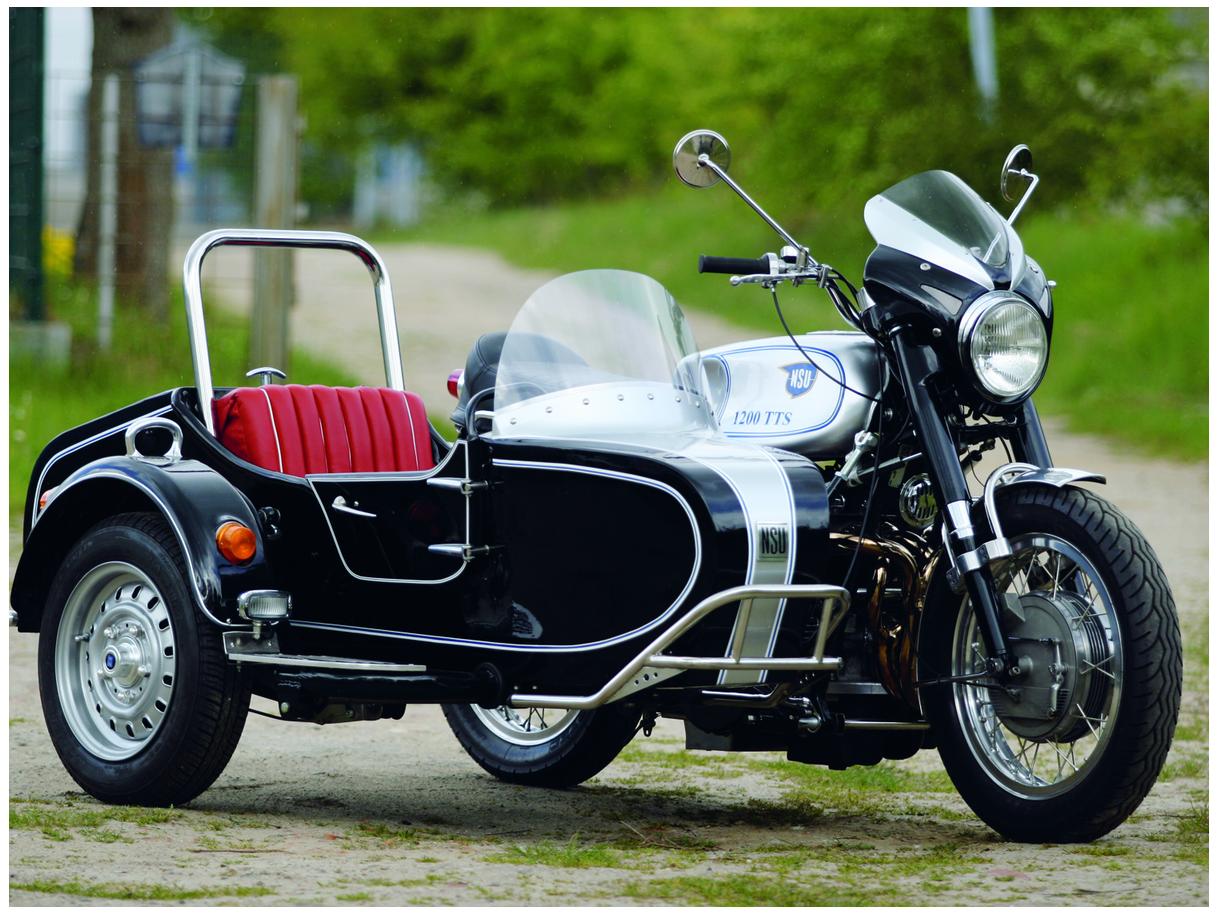

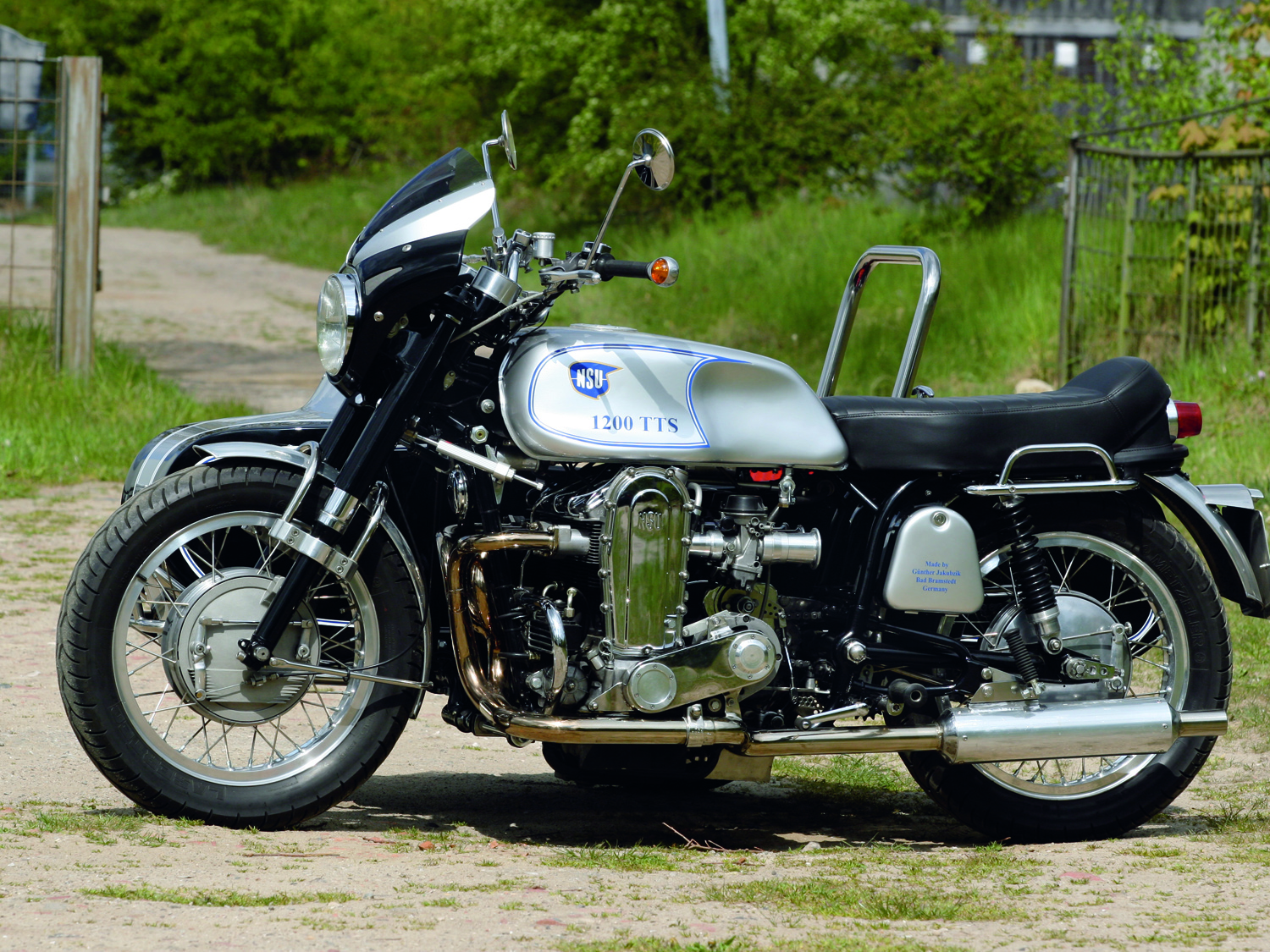

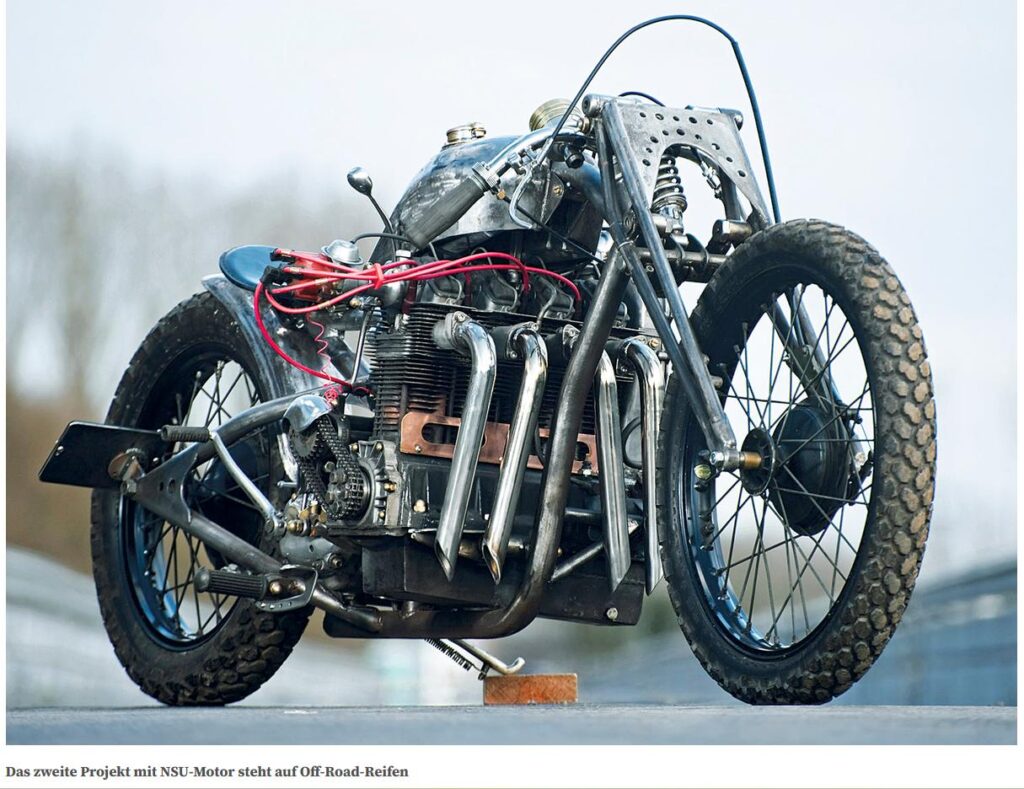

4-Zylinder Eigenbau Gespann:
Aus CUSTOMBIKE online, Ausgabe 13. November 2024
Quelle: Internet
-------------------------------------------------------------------------------------

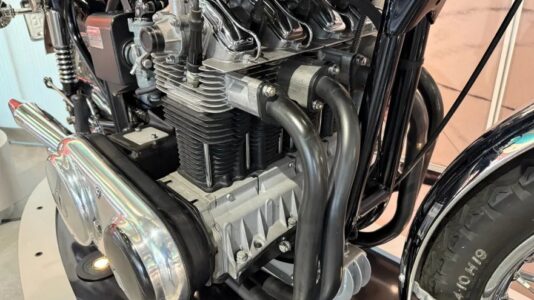

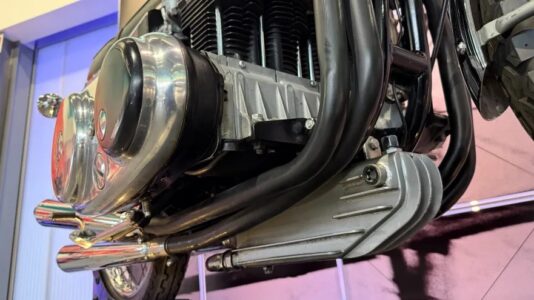

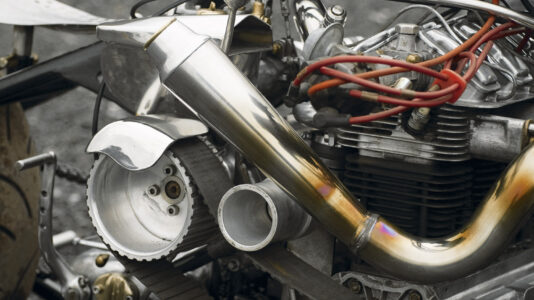

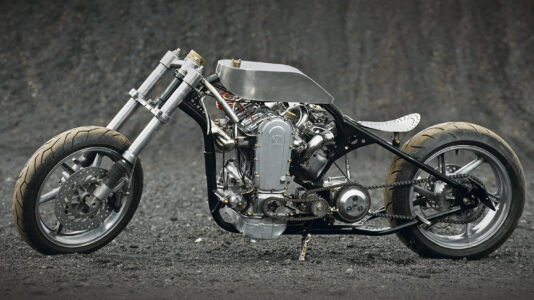

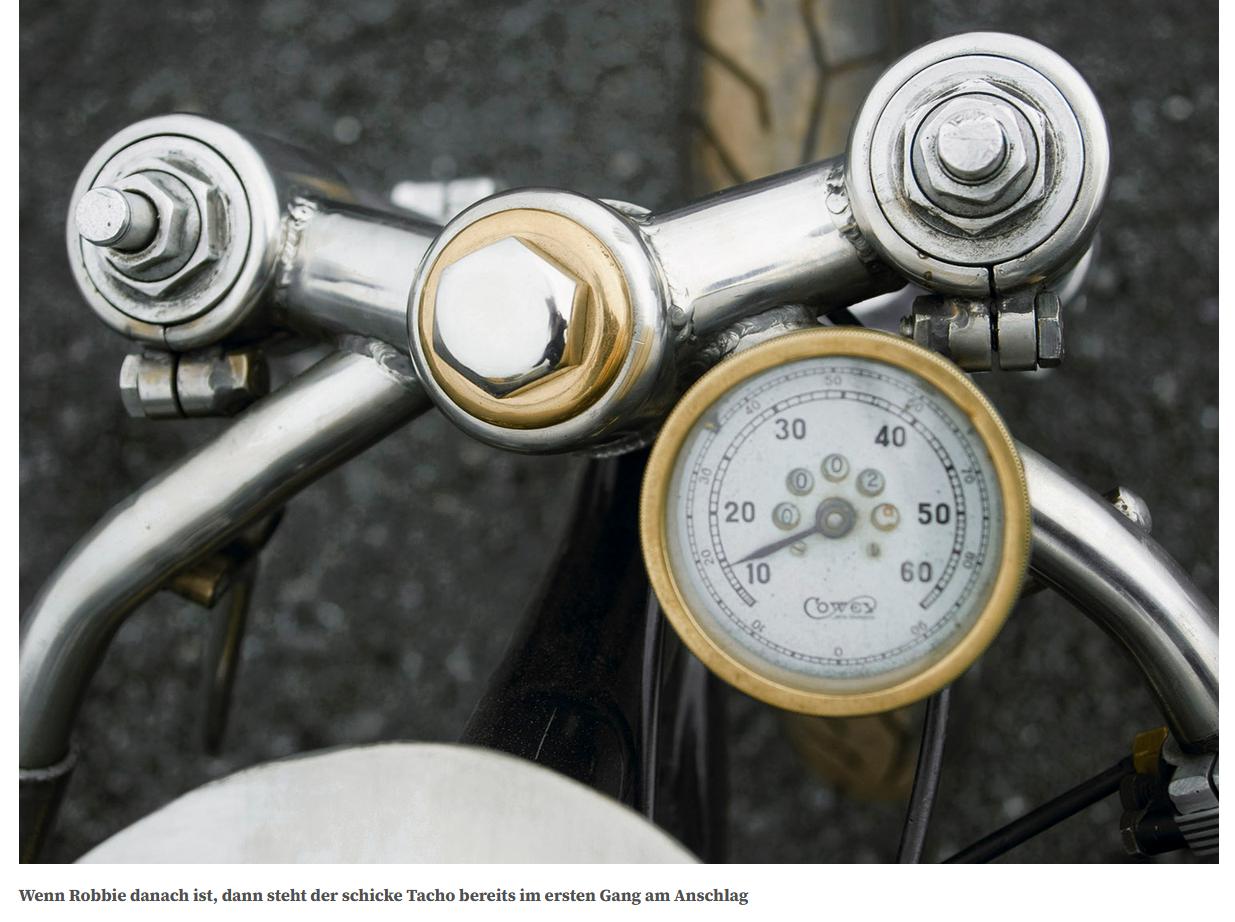

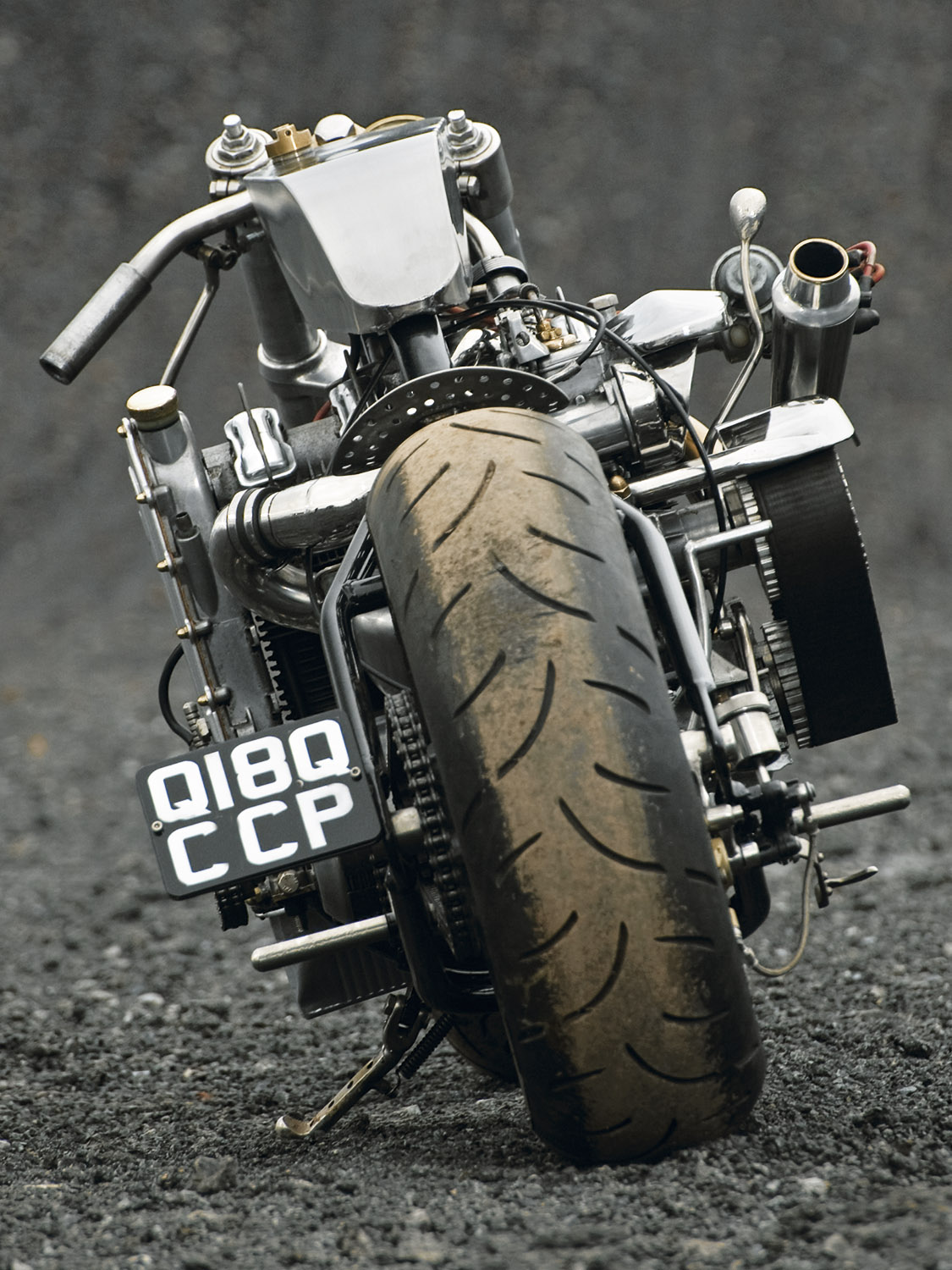

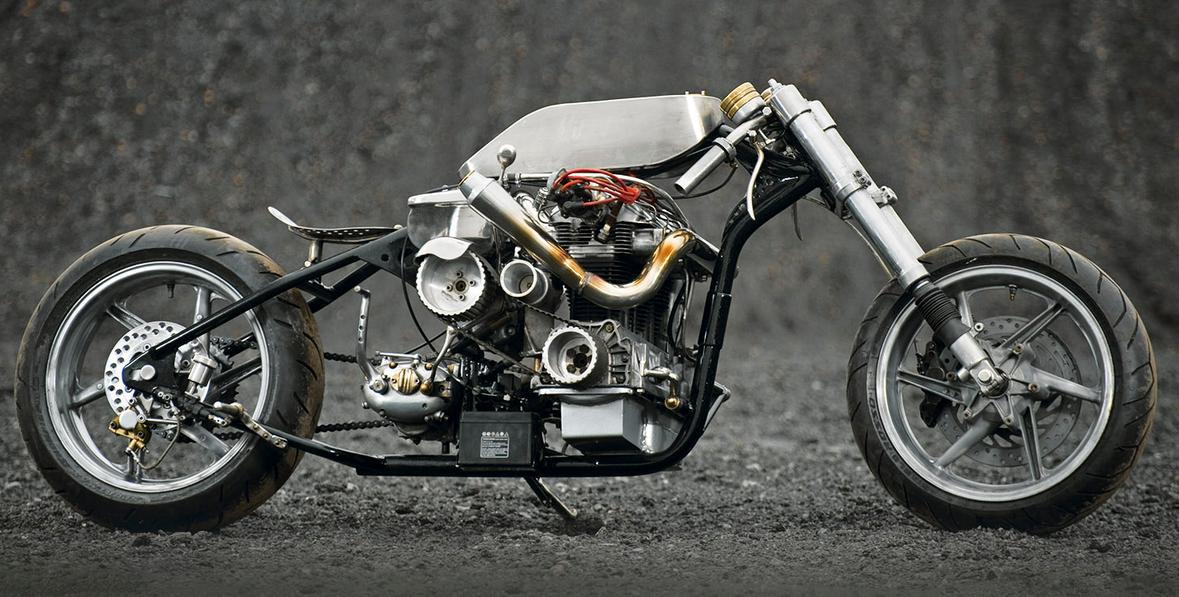

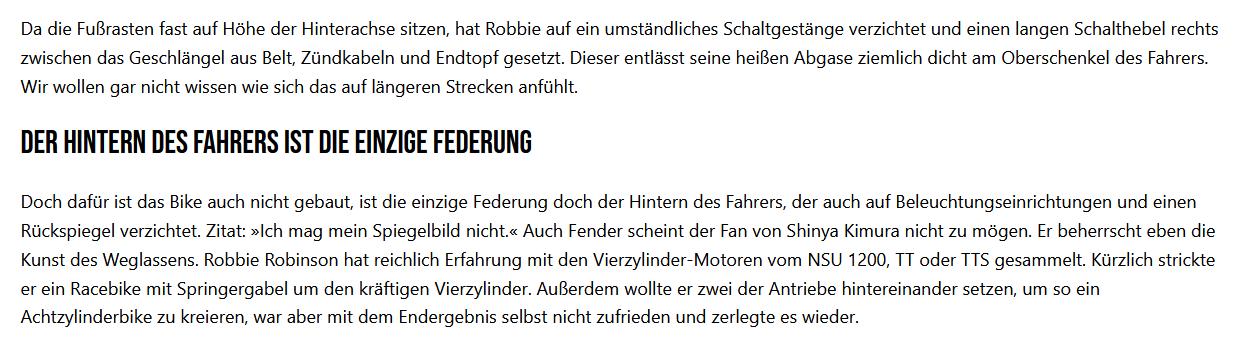

4-Zylinder Turbo, Blue Waffle:
Quelle: https://custombike.de/robinson-nsu-turbo-blue-waffle/
Witziger Eigenbau. Die Kombination mit dem potenten NSU 4-Zylinder mit Turboaufladung und einem "mickrigen" (vermutlich) Norton Getriebe kann sich nur ein Brite ausdenken.
